Alinco DM-30E источник питания
Выходное напряжение: 9-15В, Нагрузка: 30A max, Клеммы
на передней панели до 5A max
ALINCO DM 30E новый импульсный источник питания , который
обеспечивает от 9 до 15 Вольт постоянного тока при непрерывной силе
тока в 20 ампер (30 Ампер на пиках). Блок питания ALINCO DM-30E имеет
цифровой ЖК дисплей, на котором выводятся показания напряжения и силы
тока. Алинко DM30E имеет разъемы быстрого подключения на передней панели
для подключения приборов использующих низкий ток потребления (5А), так
же на передней панели расположен переключатель быстрого установления
напряжения 13.8 Вольт.
Импульсный блок питания DM-30E является регулируемым
источником питания, работающим от сети переменного тока 220 Вольт, выдающий
на входе изменяемое напряжение от 9 до 15 Вольт, с током нагрузки 20
Ампер и выдерживающим кратковременно максимальное значение тока нагрузки
до 30 Ампер.

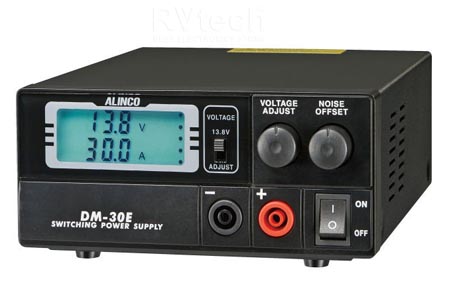

На передней панели блока питания Alinco DM30E расположены
его основные органы управления, кнопка включения питания, разъемы для
подключения выходной нагрузки и крупный жидкокристаллический дисплей
с подсветкой, отображающий информацию о регулируемых текущих параметрах
о напряжение и токе.
На задней панели Alinco DM-30E расположены разъемы подключения
приборов высокого тока (30А) и вентилятор охлаждения.
Источник питания имеет защиту от перенапряжения, защиты от перегрузки
по току и от перегрева.
В блоке питания Alinco DM 30E предусмотрена защита от
перегрузок и коротких замыканий, стабильность теплового режима обеспечивает
эффективное принудительное охлаждение поддерживаемое при помощи, встроенного
внутрь корпуса вентилятора.
Функциональные особенности блока питания Алинко DM-30E
- Высокоточный цифровой прибор Вольт / Амперметр
- Встроенный вентилятор охлаждения
- Выходное напряжение: 9-15В
- Нагрузка: 30A max
- Клеммы на передней панели до 5A max
- Защита от перегрева, перегрузки, короткого замыкания
- Noise Offset сдвигает нежелательный шум на другую
частоту
- Основные клеммы достаточно Большие, обеспечат эффективную
передачу мощности на ваше оборудование
Технические характеристики источника питания Алинко
DM 30E
|
Модель
|
ALINCO DM30E
|
| Входное Напряжение |
120 B AC 50 / 60 Гц (DM-30T)
220 B AC 50 / 60 Гц (DM-30E) |
| Выходное Напряжение |
9-15 В DC
|
| Ток Нагрузки |
20A непрерывный при 13.8
В DC
30A max (50% цикле, с интервалом 1 мин.) |
| Погрешность Стабилизации |
Менее 2% |
| Напряжение Пульсаций |
Менее, чем 80mVp-p |
| Зашита |
Защита от перегрева, короткого замыкания,
Автоматическое уменьшение тока более 30A |
| Предохранитель |
5A DM-30E / 8A DM-30T |
Размеры (ШхВхД)
(Выступы не включены) |
155 x 75 x 205 мм или 6.10 x 2.80 x 8.07
inches (T)
155 x 70 x 205 мм (E) |
| Вес |
примерно 1.6кг или 3.53 lb с AC кабелем |
Комплект поставки модели ALINCO DM 30E
- Блок питания ALINCO DM-30E с сетевым кабелем
- Инструкция
- Упаковка
|
