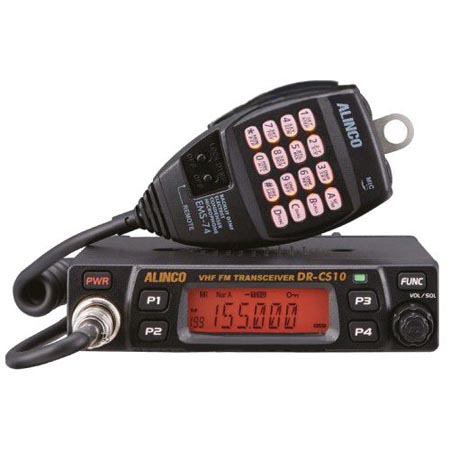

Автомобильная радиостанция Alinco DR-CS10
Выходная мощность: 60 / 25 / 10 Вт, Буквенно-цифровые
метки, Удобные в использовании кнопки с подсветкой
Мобильная радиостанция Alinco DR-CS10 мобильная/базовая
радиостанция в ультракомпактном корпусе обладает высокими технологическими
характеристиками. Алинко DRCS10 унаследовала легкость и удобство работы
от популярных серий радиооборудования ALINCO, такие как большой дисплей
с подсветкой и микрофон, отличный звук на передачу / прием, разнообразное
сканирование и все больше и больше без дополнительных затрат.
Радиостанция Alinco DRCS10 работает в диапазоне частот
УВЧ МРА 136-174 МГц, с максимальной мощностью передатчика до 60 Ватт.
Рация Алинко DR-CS10 отличается небольшими размерами корпуса, легкостью
управления и освоения при работе неподготовленными пользователями. Первое
что бросается в глаза - это крупный буквенно-цифровой жидкокристаллический
дисплей с яркой подсветкой, он отображает данные о рабочих частотах,
каналах памяти, включенных функциях и режимах.
На передней панели рации расположены основные органы
управления: четыре подсвечиваемые функциональные кнопки, кнопка включения
питания, кнопка входа в меню и регулятор громкости и шумоподавления.
Так же управление радиостанцией Alinco DR CS10 может осуществляться
с помощью ручного микрофона (тангенты) EMS-74, имеющей полноценную DTMF-клавиатуру
с подсветкой и кнопку переключения приема и передачи РТТ.
В распоряжение пользователя доступно до 200 каналов
частот, разнообразные режимы сканирования, селективные вызовы и субтоновые
кодировки шумоподавления, программирование и клонирование с ПК, блокировка
клавиш от случайного нажатия, возможность ограничения уровня выходной
мощности передатчика ВЧ до 25 и 10 Ватт.
Функциональные особенности станции Alinco DR-CS 10
- Диапазон частот: 136.000-173.9975 МГц
- Выходная мощность: 60 / 25 / 10 Вт
- Ультра компактный корпус
- Большой, яркий LCD-дисплей
- Буквенно-цифровые метки
- Количество каналов: 200
- Компандер Голосовой
- Большой выбор селективного вызова:
2-Tone, 5-Tone, 50 CTCSS, 1024 DCS,
4 Вызывных тона и DTMF / ANI декодер
- Wide / Narrow режимы 16K0F3E, 11K0F3E
- Удобные в использовании кнопки с подсветкой
- Radio stun / Kill / Revive Функции для защиты безопасности
связи
- Многофункциональный микрофон с подсветкой, обеспечивает
прямой ввод с клавиатуры частоты и другое
- Различные режимы сканирования, Блокировка клавиатуры,
и многое другое без дополнительных затрат !
- Программируется с компьютера
Технические характеристики VHF рации DR-CS10
|
Модель
|
Alinco DR-CS 10
|
| Диапазон Частот |
136.000-173.9975 МГц |
| Количество Каналов |
200 |
| Полоса Канала |
25 кГц Wide Band
20 кГц Middle Band
12.5 кГц Narrow Band |
| Шаг Сетки |
2.5, 5, 6.25,
8.33, 10, 12.5, 15, 20, 25, 30 и 50 кГц |
| Напряжение Питания |
13.8 В DC ±15% |
| Шумоподавление |
Carrier / CTCSS / DCS / 5Tone
/ 2Tone / DTMF |
| Стабильность Частоты |
±2.5ppm |
| Диапазон Температур |
-20°C ~ +60°C |
| Размеры (ШхВхД) |
145х35х180 мм |
| Вес |
0.9кг примерно |
|
Передатчик
|
|
Wide |
Narrow |
| Выходная Мощность |
60 / 25 / 10 Вт |
| Модуляция |
16КФFЗЕ |
11КФFЗЕ |
Соседний Канал
Мощность |
≥70dB |
≥60dB |
| Шумы и Помехи |
≥40dB |
≥36dB |
| Побочное Излучение |
≥60dB |
≥60dB |
| Звуковая Полоса |
+1 ~ -3dB (0.3~3 кГц) |
+1 ~ -3dB (0.3~2.55 кГц) |
| Искажение Модуляции |
≤5% |
| Ток Потребления |
10А (ТХ) / 0.6А (RX) |
|
Приемник
|
|
Wide |
Narrow |
Чувствительность
12dB SINAD |
≤0.25μV |
≤0.35μV |
| Избирательность по соседнему каналу |
≥70dB |
≥60dB |
| Интермодуляция |
≥65dB |
≥60dB |
| Побочные Излучения |
≥70dB |
≥70dB |
| Звуковая Полоса |
+1 ~ -3dB (0.3~3 кГц) |
+1 ~ -3dB (0.3~2.55 кГц) |
| Шумы и Помехи |
≥45dB |
≥40dB |
| Искажения Звука |
≤5% |
| Аудио Мощность |
2 Вт при 10% |
Комплект поставки радиостанции Алинко DR-CS10
- Приёмопередатчик Alinco DR CS10
- EMS-74 DTMF тангента
- ADUA38 Кабель питания
- Скоба крепления
- Инструкция
- Упаковка
|
