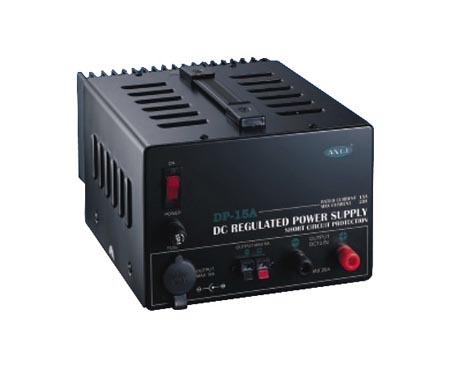

Anli DP-15A мощный трансформаторный источник питания

регулировка выходного напряжения осуществляется переменным резистором с увеличенным поворотным усилием

DP-15A - это мощный трансформаторный блок питания для стационарных радиостанций с возможностью эксплуатации в режиме 100% нагрузки и обеспечением тока до 10 А, а при чередовании приема / передачи 12 А. Источник питания Анли DP15A оснащен развитыми функциями управления и защиты такими как защита от перегрузок по току и защита от КЗ, а так же дополнительными элементами защиты.

DP15A - блок питания, который выполнен в прочном корпусе. Данный блок питания оснащен вытяжной ручкой для удобной переноски. Блок питания Анли DP 15A имеет защиту от перегрузок. Анли DP-15A имеет унифицированный корпус с вытяжной ручкой для удобной переноски. Стандартный отсоединяемый шнур питания. Схема стабилизации напряжения и защиты от перегрузок.

Anli DP 15A имеет повышенный КПД, а для подключения потребителей разной мощности в нем предусмотрено несколько различных типов клемм, а также стандартный разъем автомобильного прикуривателя. В отличии от импульсных блоков питания трансформаторные блоки питания с линейными стабилизаторами Anli DP-15A не создают помех в КВ диапазоне, за счет использования мощного трансформатора, мощных выпрямительных диодов и конденсаторов большой емкости. Встроенный вентилятор охлаждения.

Линейные источники питания Anli DP15A поставляются в наиболее совершенной версии, учитывающей опыт жесткой "обкатки" источников питания в России с 1998 г. Серия DP прошла сертификацию CE и по эксплуатационным свойствам, конструкции и дизайну сопоставима со значительно более дорогими аналогами класса ASTRON, NEWMAR (USA). Все модели серии DPсобраны из высококачественных компонентов (USA, Japan).

В силовом трансформаторе использованы пластины со специальным покрытием, уменьшающим рассеяние и повышающем КПД трансформатора; Регулировка выходного напряжения (модели с индексом А/M) осуществляется плавным переменным резистором с увеличенным поворотным усилием, что устраняет возможность случайного сбоя установленного значения выходного напряжения; Для подключения к сети использован стандартный отсоединяемый шнур питания (Еurope). Предусмотрена дополнительная клемма заземления и несколько видов надежных клемм для подключения различной аппаратуры.

При расчете конструкции кожуха БП, формы и расположения вентиляционных отверстий учитывалось ламинарное распределение потока нагретого воздуха. Применен улучшенный радиатор с большой эффективной поверхностью рассеяния; Для увеличения эффективной поверхности отвода тепла в фильтре питания использована составная емкость - конденсаторы с повышенной max рабочей температурой (105 град. С); БП построены по классической схеме стабилизации напряжения и защиты от перегрузок на базе ИС регулятора СА723СЕ (Harris Semiconductors) с улучшенными параметрами. Для регулировки тока применены очень надежные транзисторы 2SC5200 (Toshiba Semiconductors).

Функции модели DP-15A

• учет ламинарного распределения отвода нагретого воздуха в конструкции вентиляционных отверстий кожуха БП
• для регулировки тока применены высоконадежные транзисторы 2SC5200 производства Toshiba Semiconductors
• для увеличения эффективной поверхности отвода тепла в фильтре питания использована составная емкость
• в силовом трансформаторе применены пластины со специальным покрытием, увеличивающим КПД
• регулировка выходного напряжения осуществляется переменным резистором с увеличенным поворотным усилием, что исключает возможность случайного сбоя установленного значения выходного напряжения
• наличие нескольких видов клемм для подключения различной аппаратуры

Технические характеристики источника питания Анли DP15A

Комплектация блока питания Анли DP 15A

• Блок питания Анли DP-15A
• Кабель питания
• Инструкция пользователя
• Упаковка
