Радиомаршрутизаторы IRz с применением 2-х СИМ карт

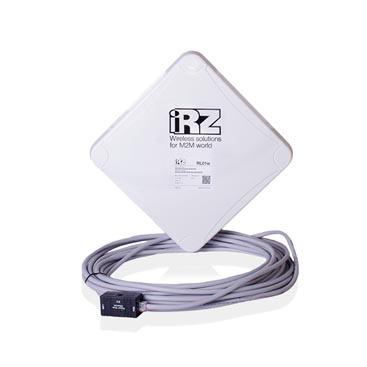

iRZ RAL01 устройство

iRZ RAL01 устройство

ИРЗ РАЛ01 – комплект беспроводного доступа в Интернет на базе LTE-роутера в герметичном контейнере с направленной антенной. ИРЗ RAL01 применяется в местности со сложным рельефом, где застройка, особенности ландшафта или большая удаленность ухудшают прием сигнала от базовой станции (GPRS/3G/4G-интернет). За счет использования роутера и антенны непосредственно в точке приема, например, на выносной мачте, iRZ РАЛ01 может доставлять «сигнал» (данные) на расстояние до 100 метров, практически без искажений и потерь.


iRZ RAL 01 поддерживает наиболее популярные в России стандарты мобильного интернета 2G, 3G и 4G (LTE). В сетях четвертого поколения максимальная скорость приема и передачи данных составляет 100 и 50 Мбит/с соответственно. Поддержка двух SIM-карт позволяет зарезервировать мобильное подключение на случай сбоя в работе одного из операторов сотовой связи.


Представляем вашему вниманию новинку 2018 года: внешний 3G/4G-клиент iRZ RAL01 на основе промышленного роутера и антенны с гермобоксом Petra BB MIMO UniBOX. Комплект предназначен для усиления мобильного интернета в местах слабого приема сотового сигнала и может использоваться в качестве основного источника интернет-соединения или для резервирования уже существующего проводного подключения. Роутер заключен в специальный кожух, который присоединяется к антенне и образует с ней единое устройство.


Программной средой RAL01 выступает операционная система OpenWRT на основе ядра Linux, что гарантирует стабильность и отказоустойчивость роутера, а также предоставляет IT-специалистам богатые возможности по расширению функционала с помощью собственного программного обеспечения. По умолчанию роутер поддерживает множество современных протоколов и средств безопасности, включая OpenVPN- и GRE-туннели, DNS, сервер DHCP, брандмаэур, MAC-фильтр, NAT, клиент и сервер сервиса точного времени (NTP), клиент PPTP.


Управление роутером производится через веб-интерфейс. В большинстве случаев комплект не потребует от пользователя какой-либо настройки: после установки SIM-карты подключение к мобильному интернету будет выполнено автоматически.


Конструкция, объединяющая роутер и антенну в одном корпусе, позволяет отказаться от использования длинного коаксиального кабеля и тем самым существенно снизить затухание сигнала. Передача данных от роутера до пользовательского оборудования (компьютера, ноутбука, точки доступа WiFi или другого сетевого устройства) происходит по обычной витой паре, длина которой может достигать 100 м. В комплект поставки входит Ethernet-кабель длиною 10 м.


Данный комплект является всепогодным, благодаря чему его можно использовать в сложных климатических условиях при низких отрицательных температурах. Корпус Petra BB MIMO UniBOX выполнен по стандарту IP67 и надежно защищает электронику от неблагоприятных внешних воздействий.


Двойная антенна с поддержкой технологии MIMO обеспечивает эффективное пассивное усиление и позволяют использовать клиент даже при слабом входном сигнале. Для достижения наилучшего результата антенну необходимо установить на возвышенности (фасаде или крыше дома, столбе или специальной мачте) и направить в сторону базовой станции сотового оператора.


Коэффициент усиления антенны составляет 12,5–15,5 дБи. Если в точке приема сигнал настолько слабый, что набора iRZ РАЛ 01 оказывается недостаточно для стабильной работы мобильного интернета, рекомендуем обратить внимание на более мощные 3G/4G-клиенты, например, OMEGA MIMO LAN BOX с коэффициентом усиления 18 дБи.


Питание к роутеру подается по тому же Ethernet-кабелю, по которому передаются данные (технология Passive PoE). Таким образом, устройство необязательно размещать рядом с электрической розеткой. PoE-инжектор, необходимый для подключения устройства к электрической сети, также доступен в комплекте.


При выносе антенны на мачту возникает проблема потери качества сигнала: чем длиннее кабель, тем больше будут потери. На практике это выражается в снижении скорости передачи данных. В таких случаях необходимо размещать оборудование для обработки сигнала (модем или роутер) как можно ближе к антенне. Но поскольку большинство модемов или роутеров не обладают достаточной защитой от пыли и влаги и не предназначены для применения вне помещений, необходимо использовать защитный бокс.


Большинство модемов, предоставляемых операторами для приема 3G/4G-интернета, довольно чув- ствительны к повышенным или пониженным температурам, несмотря на наличие защитного бокса, и могут просто не включиться в жару или в мороз.


В решении ИРЗ RAL 01 использован надежный производительный роутер с широким диапазоном работы (-30°C до +65°C). Питание роутера осуществляется по Ethernet-интерфейсу с гальванической развязкой не менее 2 кВ. Питание модемов осуществляется по USB, что может приводить к проблеме нехватки питания при использовании длинного кабеля. В этом случае модем будет перезагружаться или зависать, что обернется постоянными потерями соединения.


Еще одно преимущество использования роутера и Ethernet – возможность провести трассу до 100 метров без заметной потери пропускной способности, в то время, как решение с модемом ограничено возможностями USB – 10 метров длины и снижение пропускной способности. К тому же роутер ИРЗ РАЛ01 способен взять на себя всю работу с последующим модемом, включая использование правильного драйвера, установку и переустановку соединения, проверку состояния канала и перезапуск модема при необходимости.


Функциональные особенности ИРЗ RAL 01

  • Проброс портов для доступа к ресурсам в локальной сети
  • Синхронизация внутренних часов с внешними источниками
  • Обслуживание, управление и мониторинг (OAM) через Web-интерфейс
  • DHСP Server
  • Firewall (iptables)

Технические характеристики iRZ РАЛ 01


Модель
RAL01
Стандарты мобильной связи  GPRS, EDGE, UMTS (3G), HSPA+ (3G), LTE (4G)
Процессор MIPS 24KEc 580 МГц
Память 64 МБ ОЗУ, 16 МБ flash-памяти
Количество SIM-карт 2
Порты и разъемы 8P8C — Ethernet 10/100 Мбит/с;
6P6C — разъем питания;
2 x SMA — подключение GSM-антенн.
Электропитание Passive PoE или через разъем 6P6C;
напряжение питания от 8 до 30 В;
потребление тока при напряжении питания 12 В — 500 мА, при напряжении 24 В — 250 мА.
Размер не более 123 x 87 x 25 мм
Вес не более 150 г
Температура эксплуатации от -20°С до +65°С
Характеристики антенны
Частотный диапазон 1700–2700 МГц
Коэффициент усиления 12,5–15,5 дБи
Ширина диаграммы направленности в H-плоскости 29°–47°
Ширина диаграммы направленности в E-плоскости 24°–39°
Уровень боковых лепестков ≤ -12 дБ
Отношение вперед/назад ≥ 20 дБ
Развязка между портами в диапазоне 2400–2700МГц ≥ 25 дБ
Входное сопротивление 50 Ом
КСВ в рабочем диапазоне частот на входах ≤ 1,5
Допустимая мощность 10 Вт
Поляризация принимаемых/излучаемых волн -45°/+45° (X-pol)
Крепление мачта или столб диаметром 20–52 мм
Диапазон рабочих температур от -60°C до +80°C
Допустимая скорость ветра 25 м/сек
Разъемы 2 x SMA-male
Материал защитного кожуха поликарбонат + ABS
Материал антенны оцинкованная сталь, латунь
Материал крепления сталь
Класс защиты IP67
Размер (без креплений) 240 x 240 x 100 мм
Вес антенны с креплением и кожухом 1,9 кг

Комплект поставки iRZ RAL01

  • Роутер iRZ RAL 01
  • Инструкция
  • Упаковка
