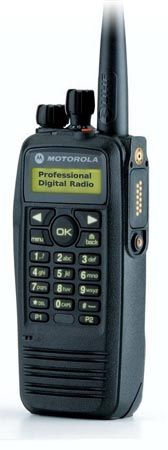

Motorola DP 3601 радиостанция носимая VHF диапазона

Двухстрочный ЖК экран, Соединение с ПК через интерфейс USB, Цифровой протокол

Моторола DP 3601 цифровая, портативная радиостанция, носимая VHF диапазона, стандарта MotoTRBO Цифровая носимая (портативная) радиостанция Моторола DP-3601 открытого стандарта DMR (ETSI) в исполнении IP57 со встроенным GPS приемником и монохромным дисплеем. Радиостанции Моторола 3601 могут работать в цифровом и аналоговом режимах в диапазонах частот 136...174 МГц, 403...470 МГц и 470...512 МГц.

Радиостанции Моторола DP3601 могут быть предварительно запрограммированы на 1000 радиоканалов. DP 3601 - цифровая портативная радиостанция Motorola которая имеет полнофункциональную клавиатуру, дисплей и встроенный модуль GPS. DP 3601 предназначенна для работы в цифровых транкинговых системах стандарта DMR, но может работать и в простом режиме: например две радиостанции DP3601 могут работать между собой не используя более ничего, в аналоговом и цифровых режимах. Портативная радиостанция Motorola DP3601 работает в цифровом стандарте DMR и в аналоговом стандарте. Максимальная выходная мощность до 4 Вт.

Преимущества цифровой связи DMR - увеличение зоны охвата радиосвязи, время работы от батареи увеличивается 40 %, работа 2 радиостанций на одном частотном канале (технология сжатия TDMA), передача текстовых сообщений, шифрование данных, передача пакетных данных, работа с GPS (только для радиостанций DM3401, DM3601, DP3401, DP3601 ). На двухстрочном дисплее возможно расположение значков или просмотр текстовых сообщений полученных от других радиостанций. Встроен GPS приемник, который может использоваться для отслеживания местоположения радиостанции. Станция выполнена в прочном водонепроницаемом корпусе. Соответствует стандартам IP57 и MIL-STD 810. Выдерживает погружение на глубину до 1 метра на 30 минут. Слот для аксессуаров также полностью водонепроницаем.

Для индикации различных рабочих режимов (вызов, сканирование и т.д.) в Motorola DP 3601 используется трехцветный светодиод. Реализовано несколько видов вызовов - экстренные вызовы, отправка ID станции, проверка связи, дистанционное прослушивание, дистанционное отключение терминала, общий вызов. Возможно сканирование как аналоговых, так и цифровых каналов без изменений настроек станции. С помощью клавиатуры можно отправлять произвольные и заранее заданные текстовые сообщения. На три программируемые кнопки возможна установка необходимых функций для быстрого доступа.

Портативная цифровая радиостанция Motorola DP-3601 поддерживает как аналоговый, так и цифровой режим вещания, что упрощает переход к использованию цифровых сервисов. Выпускаются версии для работы в диапазонах ОВЧ, и УВЧ; обе модификации поддерживают по 1000 каналов. Эта портативная радиостанция серии MOTOTRBO для конвергентных сетей голосовой связи и передачи данных отличается повышенной пропускной способностью и эффективностью использования частотного диапазона.

Цифровая портативная радиостанция Моторола DP 3601 организует качественную и надежную связь между сотрудниками всех видов предприятий транспорта, общественного порядка и безопасности, строительных промышленных, коммунальных и общественных организациях. Применять рацию возможно как в аналоговом, так и в цифровом режиме. Возможна работа с протоколом передачи данных Internet при подключении через USB-разъем рации к компьютеру.

Функции цифровой переносной радиостанции Моторола DP-3601

Цифровой протокол
2 канала связи в полосе 12,5 кГц!
В модель DP 3601 встроен модуль GPS
Одновременное сканирование аналоговых и цифровых каналов, обеспечивающее плавный переход с аналоговых стандартов на цифровые
Кнопка экстренной связи
Пять программируемых кнопок для быстрого доступа
Универсальный интерфейс на основе меню
Двухстрочный ЖК экран
Трехцветный светодиодный индикатор
Усовершенствованный разъем для аксессуаров позволяет работать даже под водой (глубина 1 м, время 30 мин.)
Соединение с ПК через интерфейс USB
Возможность подключения усовершенствованных аудиопринадлежностей

Технические характеристики портативной станции Моторола 3601

Модель	Моторола DP3601
Количество каналов	32
Диапазон частот	136...174 МГц 403...470 МГц 470...512 МГц
Размеры (В х Ш х Г): с NiMh АКБ 1300 мА·ч с LiIon АКБ 1500 мА·ч с LiIon FM АКБ 1400 мА·ч	131,5 х 63,5 х 37,5 мм 131,5 х 63,5 х 35,2 мм 131,5 х 63,5 х 37,2 мм
Вес: с NiMh АКБ 1300 мА·ч с LiIon АКБ 1500 мА·ч с LiIon FM АКБ 1400 мА·ч	400 г 340 г 330 г
Напряжение питания	7,2 В
Продолжительность работы в цикле 5/5/90 при включенном режиме энергосбережения (аналог/цифра): IMPRES™ NiMh АКБ 1300 мА·ч IMPRES™ LiIon АКБ 1500 мА·ч LiIon FM АКБ 1400 мА·ч	9 ч / 13 ч 8,5 ч / 12 ч 8 ч / 11 ч
Исполнение	IP57
Диапазон рабочих температур: NiMh АКБ LiIon АКБ	–30...+60 °С –10...+60 °С
Диапазон температур хранения	–40...+85 °С
Передатчик
Диапазон частот	136...174 МГц 403...470 МГц 470...512 МГц
Шаг сетки частот	12,5 / 25 кГц
Стабильность частоты (в диапазоне –30...+60 °С относительно +25 °С)	± 0.5 ppm
Выходная мощность: низкая (Low) высокая (High)	1 Вт 4 Вт (UHF) или 5 Вт (VHF)
Девиация (макс.)	± 2,5 кГц при 12,5 кГц ± 5 кГц при 25 кГц
ЧМ помехи и шум	–40 дБ при 12,5 кГц –45 дБ при 25 кГц
Уровень побочных излучений	–36 дБ при <1 ГГц –30 дБ при >1 ГГц
Мощность на среднем канале	60 дБ при 12,5 кГц 70 дБ при 25 кГц
Искажения звука при номинальной мощности	3 %
Нелинейность АЧХ	–3...+1 дБ
Тип вокодера	AMBE++
Цифровой протокол	ETSI-TS102 361-1
Приемник
Диапазон частот	136...174 МГц 403...470 МГц 470...512 МГц
Шаг сетки частот	12,5 / 25 кГц
Стабильность частоты (в диапазоне –30...+60 °С относительно +25 °С)	± 0,5 ppm
Чувствительность в цифровом режиме	0,3 мкВ при BER = 5%
Чувствительность в аналоговом режиме	0,35 мкВ при SINAD = 12 дБ 0,22 мкВ (типично) при SINAD = 12 дБ 0,4 мкВ при SINAD = 20 дБ
Интермодуляция	65 дБ
Избирательность по соседнему каналу	60 дБ при 12,5 кГц 70 дБ при 25 кГц
Ослабление паразитных сигналов	70 дБ
Номинальная звуковая мощность	0,5 Вт
Искажения звука при номинальной мощности	3 %
Фон и шум	–40 дБ при 12,5 кГц –45 дБ при 25 кГц
Нелинейность АЧХ	–3...+1 дБ
Паразитные излучения	–57 дБ

Комплектация цифровой носимой рации DP 3601

Радиостанция Motorola DP3601
аккумулятор
зарядное устройство
клипса
руководство пользователя
