Антенна стационарная Полярис АН 450-7 повышенной прочности

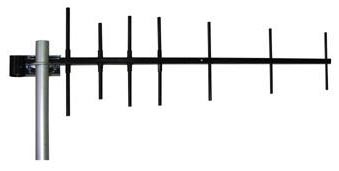

Антенна стационарная Полярис АН 450-7

Базовая антенна "Полярис АН 450-7" усиленная разработана для работы в сложных условиях с повышенной ветровой нагрузкой и вероятностью обледенения. Эти антенны изготовлены из алюминиевого сплава, стойкого к коррозии и имеют прочное порошковое покрытие. Могут использоваться в районах с неблагоприятными климатическими условиями , на суднах, специальном транспорте.


Антенны "Полярис АН 450-7" применяются для работы в составе систем сотовой телефонной связи стандартов NMT-450 или CDMA-450 (СкайЛинк) в качестве базовых антенн, а также совместно с радиостанциями и радиомодемами диапазона UHF. Внешняя антенна используется для гарантирования высокого качества связи сотовых телефонов или CDMA модемов внутри зданий, в офисах, подвалах, ангарах или иных местах с неблагоприятными условиями приема сигнала сотовой станции.


Выносная антенна Полярис АН 450-7 усиленная может использоваться совместно с CDMA модемом или роутером, работающем в диапазоне 450 МГц. Также, антенна Polaris АН 450-7 усиленная предназначена для значительного расширения зоны радиопокрытия радиостанций диапазона 450 МГц. Возможно изготовление антенны на конкретную частоту заказчика.


Антенны снабжены монтажным комплектом под крепление на мачту или стену здания. На антеннах устанавливается разъем N-типа. Возможна установка других разъемов и комплектация кабелем любой длины. Антенна подключается к любому типу сотового телефона имеющего соответствующий разъем (через переходники) и может быть установлена на крыше здания или за окном. Необходимо как можно точнее сориентировать направленную антенну в сторону ретранслятора оператора сотовой связи. Кабель прокладывается и закрепляется. К телефону подключается при помощи специального переходника.


Комплектация

  • Антенна с креплением на мачту или к стене
  • Кабель RG-8X – 10 м. с высокочастотным разъёмом FME в составе антенны
  • Инструкция
  • Упаковка

Установка и техобслуживание


Антенна должна быть установлена вдали от или выше металлических конструкций, расположенных на крыше. Чем выше установлена антенна, тем больше ее эффективность. В случае, если от антенны в направлении базовой антенны оператора сотовой радиосвязи окажется препятствие (надстройка на крыше и др.), то эффективность работы будет снижена.


Устанавливается антенна вертикально. Необходимо как можно точнее сориентировать антенну в сторону абонента (базовой антенны оператора мобильной радиосвязи). Кабель прокладывается и закрепляется. К телефону подключается при помощи переходника. Крайне не рекомендуется устанавливать базовую антенну на телевизионной антенне коллективного приема, а также вблизи нее: такая установка приводит к взаимным помехам.


В диапазоне частот 450 МГц потери в кабеле значительны, вследствие этого не рекомендуется использовать кабель более 20 м. Кабель требует аккуратного обращения, его нельзя перегибать и оставлять незакреплённым на большом промежутке. Разъем антенны и кабель не являются несущими элементами, они должны быть механически разгружены.


Антенна выполнена с применением устойчивых к внешним воздействиям материалов, имеет прочную цельнометаллическую конструкцию и в регулярном техническом обслуживании не нуждается.


Технические характеристики


Модель
Полярис АН 450-7
Тип антенны
направленная, приемо-передающая,
7 элементная, волновой канал
Рабочий диапазон частот
410-470 МГц
Полоса рабочих частот
24 МГц
Коэффициент усиления
12 дБ
КСВ в рабочем диапазоне частот
1,4
Поляризация
вертикальная
Ширина диаграммы направленности
- в горизонтальной плоскости (-3 dB)
- в вертикальной плоскости (-3 dB)

39 °
33 °
Грозозащита
Конструктивно, короткозамкнутая
Максимальная подводимая мощность
50 Вт
Допустимая ветровая нагрузка
до 30 м/с
Разъем
FME розетка
Материал излучателя
Алюминий АД - 31
Крепеж
На мачту диаметром 20-56 мм
Габаритные размеры
1000x340x70 мм
Габаритные размеры
1000x340x70 мм
Вес
1,7 кг
Вес с упаковкой
2 кг
