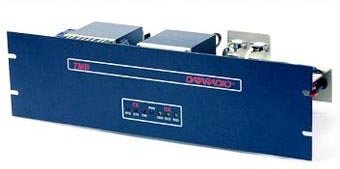

Радиомодем Dataradio I-BASE (I-BASE-R)

Радиомодем Dataradio I-BASE (I-BASE-R)

Радиомодем Dataradio I-BASE (I-BASE-R) разработан для работы в составе высокоскоростных телеметрических систем и систем СКАДА, а также систем сбора данных и управления (АСУ ТП) в непрерывном цикле. Надежное и эффективное средство, позволяющее выполнять функции, аналогичные концентратору в ЛВС типа Ethernet, в радиосетях, использующих радиомодемы INTEGRA-TR, Integra-TR/F. Базовый радиомодем Dataradio I-BASE (I-BASE-R) находит применение во множестве сфер: электроэнергетика, газовые службы, водоснабжение, управление промышленными устройствами.


Универсальный дизайн Dataradio I-BASE (I-BASE-R) допускает различные конфигурации для полного соответствия задачам потребителя. Как и базовая станция, T-Base используется как мастер опросов. Подобно цифровому ретранслятору (репитеру), T-Base работает в режиме реального времени.


Беспроводной радиомодем I-BASE (I-BASE-R) представляет собой "прозрачное" устройство реального времени для создания радиосетей типа "звезда". Для обмена данными радиомодем I-BASE использует внешний протокол обмена данными, таким образом, данные передаются в радиоканал в той последовательности, в которой были приняты радиомодемом от контроллера, терминала или ПС по интерфейсу RS-232 без искажений и дополнительной обработки.


Функциональные особенности радиомодема Dataradio I-BASE (I-BASE-R)

  • Высокая скорость передачи данных и пропускная способность
  • Дистанционная диагностика по эфиру
  • Программное задание выходной мощности радиопередатчика
  • Управлением потоком с использованием сигналов RTS/CTS
  • Устанавливается в стандартный шкаф или стойку размером 19
  • Работа на каналах с различным шагом сетки радиочастот в дуплексном, полудуплексном или симплексном режимах
  • Светодиодная индикация режимов на передней панели
  • Выполняет функции, аналогичные концентратору в ЛВС типа Ethernet, в радиосетях, использующих радиомодемы INTEGRA-TR
  • Модель I-Base/HA (I-Base-R/HA) обеспечивает работу со 100% циклом передачи

Радиомодем Dataradio I-BASE (I-BASE-R) предназначен для построения современных цифровых радиосетей обмена данными и удаленного управления стационарными объектами. Модем содержит встроенный специализированный приемопередатчик с малым временем доступа к радиоканалу. Обеспечивает асинхронный обмен данными на скоростях 19200, 9600 или 4800 бит/с в каналах с шагом сетки радиочастот 25, 12,5 или 6,25 кГц. Поддерживает работу большинства основных промышленных протоколов. Имеет расширенную функцию удаленной диагностики.


На основе базового радиомодема Dataradio I-BASE может быть сконфигурирован ретранслятор I-BASE-R.


Технические характеристики


Модель
Dataradio I-BASE
Dataradio I-BASE-R
ОВЧ
УВЧ
Диапазон частот - без дуплексера
132-174 МГц
403-512 МГц
Диапазон частот - с дуплексером
148-174 МГц
406-512 МГц
Количество каналов
8
Тип излучения
9K30F1D, 15K3F1D
Чувствительность
< 0,35 µВ при соотношении сигнал/шум 12 дБ
Потребляемый ток (12 В)
300 мА (200 мА полудуплекс)
Полоса рабочих частот
132-150: 18 МГц
450-470: 20 МГц
150-174: 24 МГц
Другие: 16 МГц
Выходная мощность
1-5 Вт без дуплексера; 0,7-3,5 Вт с дуплексером
Время атаки
< 7 мс
Потребляемая мощность (12 В)
1,8 A
2,0 A
Режим работы
Полудуплекс (базовая станция), дуплекс (базовая станция и ретранслятор)
Скорость обмена данными
4800, 9600 или 19200 бит/с
Вид модуляции
DRCMSK
Задержка RTS/CTS
30 мс (при отключенном режиме диагностики)
Вероятность необнаруженной ошибки (BER)
19,2 кбит/с (25 кГц) – 2x10-5
9,6 и 4,8 кбит/с (25 кГц) – 1x10-6
9,6 кбит/с (12,5 кГц) – 1x10-5
Габаритные размеры
13,1 (Ш) x 47,5 (В) x 23,1 (Г) см
