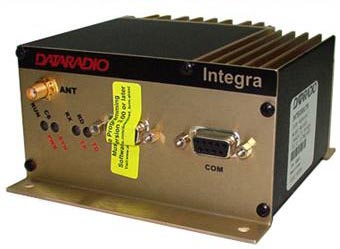

Радиомодем Датарадио Интегра TR/F

Радиомодем Датарадио Интегра TR

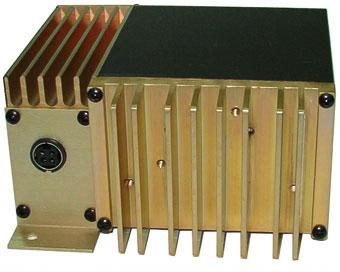

Модель радиомодема Датарадио Интегра TR/F оснащена вентилятором принудительного охлаждения и обеспечивает работу со 100% циклом передачи. По другим параметрам модем Интегра TR/F аналогичнен базовой модели Датарадио Интегра TR.


Радиомодем Датарадио Интегра TR/F специально спроектирован фирмой компанией Датарадио для нужд "SCADA", телеметрии и контрольной аппаратуры и гарантирует быструю и эффективную передачу данных до 50 км. Асинхронный радиомодем Интегра TR/F представляет собой "прозрачное" устройство цифровой связи , не требующее сложной настройки. Для обмена данными не требуется специального протокола обмена, данные передаются в радиоканал в той последовательности, в которой были приняты радиомодемом от контроллера, терминала или компьютера по интерфейсу RS-232 без искажений и дополнительной обработки.


Промышленный радиомодем Датарадио обеспечивает отсечку посторонних данных (dribble bits) при передаче в радиоканале. Функция адресации CWID и поддержка режима многостанционного доступа с контролем несущей CSMA (carrier-sense multiple access) позволяют свести к минимуму повторную передачу и взаимные помехи в канале. Радиомодем Датарадио Интегра TR/F использует симплексную радиосвязь с разносом в рамках частотного поддиапазона 132-150, 150-174 МГц (VHF), 450-470 МГц (UHF).


Радиомодем Интегра TR/F предназначен для создания промышленных сетей обмена данными и удаленного управления объектами. Имеет встроенный специализированный приемопередатчик с малым временем доступа к радиоканалу. Обеспечивает асинхронный обмен данными на скоростях 19200, 9600 или 4800 бит/с в каналах с шагом сетки радиочастот 25, 12,5 или 6,25 кГц. Поддерживает работу практически всех основных промышленных протоколов, включая ModBus и DNP 3.0.


Функциональные особенности радиомодема Датарадио Интегра TR/F

  • Высокая скорость обмена данными в эфире и пропускная способность
  • Один фронтальный порт настройки для конфигурирования и диагностики (фиксированная скорость 9600 бод, 8 бит, без контроля четности, 1 стоповый бит)
  • Один фронтальный СОМ порт для подключения DTE, скорости 300 -19200 бод
  • Расположенный на задней панели двух-функциональный разъем для питания и аналоговых входов. Два 8-битовых аналоговых входа ( 0 - 10 В )
  • Программное задание выходной мощности передатчика
  • Работа на каналах с различным шагом сетки радиочастот в полудуплексном или симплексном режимах
  • Три режима энергосбережения
  • Удаленная и локальная диагностика
  • Управление потоком по данным DOX
  • Управлением потоком с использованием сигналов RTS/CTS
  • Позволяет строить ретранслятор на базе двух радиомодемов Датарадио Интегра TR/F
Радиомодем Датарадио Интегра TR

Встроенная функция удаленной диагностики дает возможность в реальном масштабе времени контролировать состояние устройства (наличие питания, температуру, напряжение, мощность сигнала, наличие соединение с антенно-фидерными устройствами). Поддерживает работу в режиме DOX (data-activated TR/Fansmit), не требующий использование сигнала RTS для управления потоком: передача инициализируется поступлением данных на порт радиомодема. Датарадио поддерживает управление сигналом CTS в случаях, когда скорость передачи данных от контроллера превышает скорость обмена данными в радиоканале.


Промышленный радиомодем Датарадио Интегра TR/F имеет три режима сбережения энергии для объектов, на которых применяется питание от аккумуляторов или солнечных батарей: режим ожидания (sleep mode), экономичный режим (suspend mode) и режим вариации выходной мощности (variable output power mode). В первых двух режимах энергопотребление составляет не более 15 мА. Перевод модема из режима ожидания в рабочий режим требует не более 100 мс без потери данных. В режиме ожидания модем автоматически с заданной периодичность проверяет состояние радиоканала. Имеет два последовательных порта RS232: для передачи данных и настройки.


На задней панели радиомодема Интегра TR/F расположен двух-функциональный разъем для питания и аналоговых входов/цифровых выходов. Как входы они могут контролировать ток потребления и напряжение каких либо внешних устройств (8-бит, 0 - 10 В). Как выходы могут включать/выключать внешний вентилятор, управлять антенной, либо использоваться как ключ с открытым коллектором. Конкретно режим работы этого разъема задается при программировании модема. Модем устанавливается на DIN рейку. У радиомодема Датарадио Интегра TR/F отсутствуют какие-либо внешние переключатели и регуляторы, все параметры устанавливаются программным обеспечением. Фирменное программное обеспечение загружается в стираемое ПЗУ и допускает обновление версии.


Технические характеристики


Модель
Датарадио Интегра TR/F
VHF
UHF
Диапазон частот
132-174 МГц
380-512 МГц
Шаг сетки частот
6,25; 12,5; 25 кГц
Тип излучения
9K30F1D, 15K3F1D
Потребляемый ток:
- передача при 13,3 В
2600 мA
- прием при 13,3 В
125 мA
Режим сбережения
15 мA
Рабочее напряжение
10-16 В постоянного тока
Рабочая температура
-30 °С до +60 °С
Габаритные размеры
12,1 (Ш) х 11,4 (Г) x 5,6 (В) см
Масса (в упаковке)
680 г
Рабочий режим
cимплекс или полудуплекс
Приемник
Стабильность частоты
2,5 ppm
1,5 ppm
Чувствительность
0,35 µВ для соотношения сигнал/шум 12 дБ
Избирательность
75 дБ для 25 кГц; 65 дБ для 12,5 кГц
Передатчик
Полоса пропускания без подстройки
132-150: 18 МГц
450-470: 20 МГц
150-174: 24 МГц
другие: 16 МГц
Выходная мощность при напряжении 13,6 В
настраиваемая 1-5 Вт
Время атаки передатчика
< 7 мс
Рабочий цикл
50% при 5 Вт, 30 с макс. время передачи; может быть увеличено при использовании модели Integra-TR/F
Стабильность частоты
2,5 ppm
1,5 ppm
Модем
Скорость
2400, 4800, 9600 или 19200 бит/с (25 кГц)
Управление
RTS-CTS, DOX
Вид модуляции
DRCMSK
