Радиомодем Satelline-3ASd Epic

LCD ЖК-дисплей, высокая мощность передатчика
10 Вт и два приемника

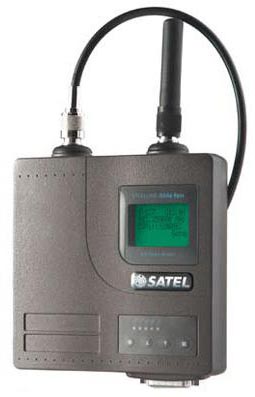

Радиомодем Satelline-3ASd Epic

Радиомодем Satelline-3ASd Epic работает на диапазоне УВЧ (380..470 МГц), 19200 бит/с, выходная мощность до 10 Вт, два приемника, LCD дисплей. Модель с индексом d имеет встроенный жидкокристаллический дисплей (LCD) и четыре функциональные кнопки на лицевой панели, облегчающие программирование модема и отладку на месте. Радиомодем Satel Satelline 3ASD Epic включает 10-ваттный передатчик высокой мощности и два приемника. Мощный передатчик обеспечивает лучшее покрытие и дальность связи от 10 до 90 километров. Модем автоматически выбирает лучший сигнал от двух независимых радиоприемников для получения большего усиления при приеме. По сравнению с обычными радиомодемами 3AS, Epic обеспечивает надежный и достоверный прием на большем расстоянии, увеличивая более чем в два раза дальность связи.


Радиотерминал Satelline-3ASd Epic совместим с портами RS - 232, RS - 422 и RS - 485 (разъем D15F), может работать как ретранслятор. Используется два уровня ширины радиоканалов - 25 kHz и 12.5 kHz. В зависимости от разноса каналов их число 80 или 160. Скорость передачи данных по внешнему порту может быть выбрана в промежутке 300..38400 bps. Количество ошибок модема SATELLINE-3AS минимизировано благодаря дополнительному контролю и коррекции пакетов данных. Коррекция ошибок (FEC) делит пакеты данных на несколько блоков, дополняя каждый блок при отправке корректирующей информацией.


Когда одновременно с «прямым» сигналом, на вход модема поступают сигналы, отраженные от различных объектов, они достигают приемника в разное время из-за разницы в пройденном ими пути. Эти радиосигналы на приемной антенне находятся в различных фазах, и в худшем случае два равных по силе сигнала могут находиться в противоположных фазах, компенсируя друг друга и вызывая практически полное затухание. Явление переотражения затрудняет работу радиосетей в условиях плотной городской застройки и других местах, способствующих многолучевому приему. Радиомодем Satelline-3ASd Epic оснащен двумя раздельными приемниками. Затухание сигнала уменьшается путем точной настройки двух антенн независимо друг от друга.


Радиомодем Satelline-3ASd Epic

Модемы Satelline-3ASd Epic могут работать в конфигурации "точка-точка", в многоточечной сети, а также поддерживают ретрансляцию данных для увеличения зоны действия радиосети. В зависимости от рельефа и типа используемых антенн зона обслуживания радиосети из модемов SATELLINE 3ASD Epic может достигать нескольких десятков километров. Благодаря применению современных методов цифровой обработки сигнала и новейшим технологиям в области электроники, модемы SATELLINE 3ASD Epic сочетают в себе высокую скорость передачи данных, надежную систему исправления ошибок в канале данных и значительную производительность. Вместе с тем, благодаря развитому программному обеспечению, сеть с применением таких модемов легко адаптируется для работы с различными протоколами, в частности с COMLI и Profibus, а также поддерживает большое адресное пространство - до 65000 адресов.

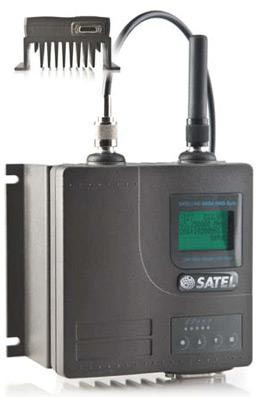

Стандартный радиатор теплоотвода модема SATELLINE 3ASD Epic спроектирован для передачи и приема в соотношении 10/90. Максимальная продолжительность непрерывной передачи составляет 1 минуту. Радиомодем Satelline 3ASD Epic с увеличенным теплоотводом позволяет обеспечит режим непрерывной передачи. Габариты радиомодема Satelline-3ASD Epic с увеличенным радиатором теплоотвода больше чем в стандартном исполнении. SATELLINE 3ASD Epic работает при напряжении 11,8..30 V, это позволяет для питания радиомодема использовать стандартные источники питания напряжением как 12 V, так и 24 V. Главным образом эти модемы применяются в приложениях SCADA, каналах авторизации и обслуживания банковских платежей, системах телеметрии для газопроводов и водоснабжения.


Satelline-3ASd Epic может поставляться в энергосберегающей версии. Потребление энергии в этой версии составляет 1,7 ВA при приеме, а при передаче является такой же как у стандартного Epic. Эта характеристика является особенно востребованной, в приложениях, где энергия генерируется солнечными

Технические характеристики


Модель
Satelline-3ASd Epic
Диапазон частот
380-470 МГц
Ширина канала
12.5 kHz / 25 кГц
Режим
Полудуплекс
Мощность несущей частоты
10 мВт... 10 Вт / 50 Ом
Чувствительность
< - 116 ... 110 дБм (BER < 10 E - 3)
Межканальное подавление
- 12 дБ
Интерфейс
RS - 232 или RS - 485, RS - 422
Разъём интерфейса
D 15, розетка
Скорость передачи данных по RS интерфейсу
300 - 38400 бит/с
Скорость передачи данных по радиоканалу
19200 бит/с (25 кГц - канал)
9600 бит/с (12,5 кГц - канал)
Формат данных
Асинхронный
Рабочее напряжение
+ 11,8 ... +30 В
Потребляемая мощность
3 ВА типовая (Прием)3
25 ВА типовая (Передача)
Антенный разъём
TNC, 50 Ом, розетка
Габаритные размеры
154 x 123 x 29 мм (без радиатора)
154 x 151 x 77 мм (с радиатором)
Вес
580 г (без радиатора)
1520 г (с радиатором)
Рабочая температура
-25 °C ... +55 °C (тесты в соответствии с ETSI)
-40 °C ... +75 °C (абсолютный минимум/максимум)
