Радиомодем Спектр 9600GM

Радиомодем Спектр 9600GM

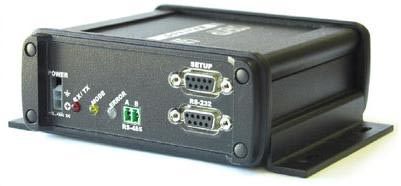

Радиомодем "Спектр-9600 GM" это современное устройство для передачи данных по радиоканалу. Модем работает в UHF диапазоне частот 402-469 МГц, с разбивкой на поддиапазоны 402-406 МГц, 412-427 МГц, 433-447 МГц и 450-469 МГц. Скорость передачи: 4800, 9600, 14400 и 19200 бит/с.


Модем "Спектр 9600GM" представляет собой функционально и конструктивно законченное устройство для приема и передачи данных по радиоканалам (расстояние между соседними радиоканалами 25 кГц) в диапазоне частот 402-469 МГц (с разбивкой на поддиапазоны ). Обмен данными в радиоэфире осуществляется в полудуплексном режиме со скоростями 4800, 9600, 144000 и 19200 бит/с .Выходная мощность передатчика радиомодема регулируется и составляет от 0.25 до 3.5 Вт; при соответствующем выборе антенн и их расположении это достаточно для организации радиосвязи на расстоянии около 10-20 км в условиях прямой видимости и до 5-10 км в городе, а при необходимости покрытия больших расстояний можно воспользоваться возможностью радиомодема работать в качестве ретранслятора.



Области применения радиомодема

  • Системы охраны и безопасности
  • Системы регулирования общественного транспорта
  • Удаленное управление промышленными технологическими объектами
  • Телеметрия

Радиомодем может работать в нескольких режимах (прозрачный, пакетный, ретранслятор) с развитой системой адресации, позволяя пользователю максимально гибко использовать его при построении различных конфигураций сетей беспроводной передачи данных: точка - точка, точка - много точек, точка - много точек с базовой станцией и их комбинации.


Обмен данными с источником (получателем) информации осуществляется по последовательному порту RS-485 или RS 232 с аппаратным управлением потоком данных (линии CTS и RTS). Входные /выходные потоки буферизируются (размер буфера - 8 К ). Параметры, необходимые для конфигурации радиомодема - скорость обмена в эфире, параметры модуляции, параметры и состав пакетов данных, включение /выключение помехоустойчивого кодирования и перемежения, установки последовательного порта, адресация, режимы работы радиомодема, рабочая частота и другие установки - задаются программированием при помощи специальной программы, и хранятся в энергонезависимой памяти радиомодема.


Радиомодем имеет встроенный высокоэффективный (~80% КПД ) преобразователь напряжения с диапазоном входного напряжения от 10 до 24 В (возможно расширение верхней границы входного напряжения до 50 В). Модем поставляется в варианте исполнения по степени защиты IP40.



Технические характеристики


Модель
Спектр 9600GM
Диапазон частот
402-406, 412-427, 433-447, 450-469 МГц
Шаг сетки частот
25 кГц
Стабильность частоты передатчика в диапазоне рабочих температур
не более ±1.0 кГц
Мощность на согласованной нагрузке 50 Ом в рабочем диапазоне частот
регулируемая 0.25…3.5 Вт
Чувствительность приемника изделия в нормальных климатических условиях при коэффициенте ошибки на бит (BER) 10-2 и скорости приема 9600 бит/с
не более -115 dBm
Тип модуляции выходного сигнала
GFSK
Скорость обмена информацией по эфиру
4800, 9600, 14400 или 19200 бит/с
Интерфейс для связи с DTE
RS-232, RS-485
Скорость обмена данными с DTE
Стандартный ряд от 1200 до 115200 бит/с
Формат данных
5,6,7,8 бит данных, 1 или 2 стоповых бита, четность
Контроль потока данных
аппаратный (CTS/RTS)
Способы обнаружения и исправления ошибок
CRC8 на 32 байта (12,8) код Хэмминга, Рида-Соломона (FEC), перемежение
Режимы работы радиомодема
прозрачный
пакетный в сторону DTE
пакетный со стороны DTE
удаленное конфигурирование
смена ПО
Разъем для подключения антенны
TNC - типа ("мама")
Органы индикации
состояние буфера для передачи данных
прием/передача
Ошибки (перегрев, сбой синтезатора)
Напряжение питания
10...24 В
Потребляемый ток при 12В в режиме "прием"
70 мА
Потребляемый ток при 12В в режиме "передача" при максимальной мощности
не более 1.,5 А
Диапазон рабочих температур
от - 40 до + 60 °С
Габаритные размеры
157x130x48 мм


Комплект поставки

  • Радиомодем GM9600 - 1 шт.
  • Блок питания ES18E12 - 1 шт.
  • Разъем TNC T-112B-GGT - 1 шт.
  • Разъем N-серии N-112B-GGT - 1 шт.
  • Разъем RS-485 - 1 шт.
  • Кабель RS-232 - 1 шт.
  • Руководство по эксплуатации и паспорт - 1 шт.
