Радиомодем Спектр 433 со степенью защиты IP-65

LPD диапазон 433 МГц, высокая скорость (до 76,8 К/бит) и надёжность передачи данных, всепогодное исполнение

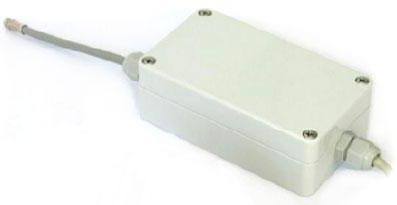

Радиомодем Спектр 433 со степенью защиты IP-65

Промышленный радиомодем Спектр 433 IP-65 аналогичен по электрическим параметрам с моделью для DIN-рейки. Основное отличие заключается в герметичном всепогодном корпусе, предназначенном для крепления на антенную мачту.


Для предотвращения потерь сигнала в длинном фидере рекомендуется применять радиомодем Спектр 433 со степенью защиты IP-65. Расположенный на мачте в непосредственной близости от антенны, радиомодем без потерь передает и принимает сигнал.


Радиомодем Спектр 433 со степенью защиты IP-65 незаменим при большом (более 20 метров) расстоянии между антенной и предполагаемым местом установки модема. Всепогодное исполнение модема также необходимо при организации отдельностоящего ретранслятора.


Области применения радиомодема Спектр 433

  • Удаленное управление промышленными технологическими объектами (подстанциями, компрессорными, электрическими трансформаторами и газовыми редукторами)
  • Сбор показаний бытовых и промышленных приборов учета (счетчиков)
  • Отдельностоящий необслуживаемый ретранслятор
  • Системы регулирования общественного транспорта
  • Системы пожаро-охранной сигнализации и видеонаблюдение

Модем передает в диапазоне частот (433,92+-0,2%) МГц LPD с выходной мощностью 10 мВт, что дает возможность использовать без регистации в Госсвязьнадзоре. Скорость передачи составляет: 4800, 9600, 19200, 38400 и 76800 бод.


Радиомодем Спектр 433 имеет развитую систему адресации, что дает возможность максимально гибко использовать его при построении различных конфигураций сетей беспроводной передачи данных: точка-точка, точка-много точек, точка-много точек с базовой станцией и их комбинации.


Функциональные возможности радиомодема Спектр 433


Режимы работы: (ПРОЗРАЧНЫЙ, ПАКЕТНЫЙ, РЕТРАНСЛЯТОР и др.). Дополнительно присутствует режим "прямого доступа к радиоэфиру", благодаря чему внешнее устройство может использовать для обмена данными в эфире собственные протоколы, адресацию, кодирование и т.д.


Модем работает совместно с внешними антеннами диапазона 433-435 МГц с волновым сопротивлением 50 Ом. Тип антенны выбирается исходя из условий эксплуатации, расстояния между объектами и т.д. Максимальная дальность связи зависит от скорости передачи данных и от характеристик применяемых совместно с модемом Спектр 433 антенн и может достигать нескольких километров в условиях прямой видимости. Дальность связи также зависит от различных факторов, основными из которых являются характер рельефа местности, скорость данных в радиоканале, выходная мощность передатчика, тип используемых антенн, наличием помех в канале.


Так при скорости в радиоканале 38 400 бод и мощности 10 мВт можно рассчитывать на дальность связи в несколько сотен метров с ненаправленными и до 1-3 км с направленными антеннами в условиях прямой видимости. При скорости в канале 4 800 бод дальность связи при тех же условиях может достигать нескольких километров.


Дальность радиосвязи можно увеличить благодаря возможности работы модемом Спектр 433 в режиме РЕТРАНСЛЯТОРА. Радиомодем Спектр 433 оснащен интерфейсными портам RS-232 или RS-485 (1 200…115 200 бит/с). Поток данных буферизируется (общий размер буфера - 32 Кбайт).


Монтаж радиомодема Спектр 433

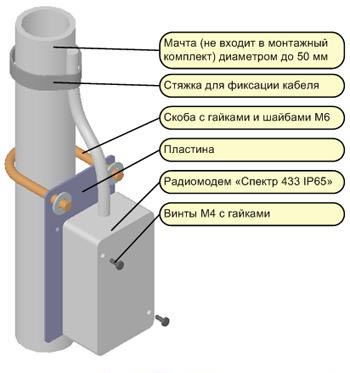

Для фиксации радиомодема поставляется комплект для монтажа радиомодема Спектр 433 IP65 на мачту (диаметр до 50 мм). В состав комплекта входят:

Монтаж радиомодема Спектр 433 со степенью защиты IP-65
  • Пластина
  • Скоба с двумя гайками и шайбами М6
  • Два винта М4 с гайками
  • Стяжка для фиксации кабеля

Установки радиомодема задаются программированием в командном режиме с помощью команд диалогового текстового интерфейса, подаваемых по последовательному порту, и сохраняемых в энергонезависимой памяти модема. Для программирования можно использовать любую программу-терминал. Имеется также возможность удаленного (по радиоэфиру) программирования параметров.


От аналогичных изделий других фирм радиомодем Спектр 433 отличается более высокой скоростью в эфире, наличием режима удаленной конфигурации и высокой надежностью передачи данных благодаря применению мощных помехоустойчивых кодов и возможности использования протокола с подтверждением доставки данных.


Технические характеристики


Модель
Спектр 433 IP-65
Диапазон частот
433,05 ~ 434,79 МГц
Номинальная мощность передатчика
10 мВт
Девиация частоты
5, 10, 20, 40, 100 кГц
Тип модуляции выходного сигнала
FSK
Скорость обмена данными в эфире
4800, 9600, 19200, 38400, 76800 бит/с
Способы обнаружения и исправления ошибок
CRC8 на 32 байта
(12,8) код Хэмминга, Рида-Соломона (FEC), перемежение
Интерфейс
RS-232, RS-485
Скорость данных по последовательному порту
1200, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200 бит/с
Формат данных
8 бит, 1 стоповый бит, 9 бит в режимах: О, Е, М, S, N
Режим обмена
асинхронный
Режимы работы
прозрачный
пакетный в сторону DTE
пакетный в сторону DCE
"прямой доступ"
командный
удаленное конфигурирование
смена ПО
Контроль потока данных
аппаратный (CTS/RTS), отключаемый
Размер внутреннего буфера
32 Кбайт
Потребляемый ток
не более 90 мА (прием)
не более 200 мА (передача)
Напряжение питания
от 7 до 15 В
Диапазон рабочих температур
от - 40 до + 50 °С
