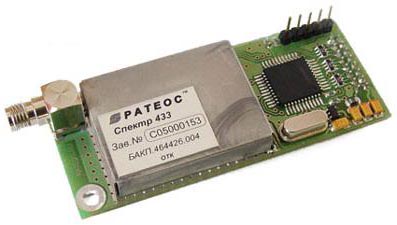

Беспроводной модуль Спектр 433 ОЕМ (плата модемная) работает в безлицензионном диапазоне частот 433 МГц LPD с выходной мощностью передатчика 10 мВт, что дает возможность использовать без регистрации в Госсвязьнадзоре. Скорость передачи в эфире составляет: 4800, 9600, 19200, 38400 и 76800 бит/с.

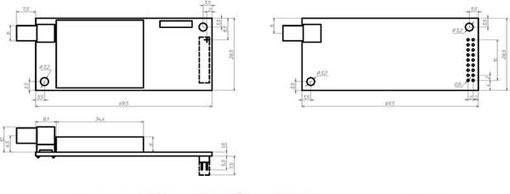

Радиомодуль Спектр 433 ОЕМ работает в "прозрачном" режиме легко встраивается в уже построенные системы без необходимости доработки существующего программного обеспечения. Порты RS232 / RS485. Размеры 69.5х28.5х12 мм.

Принимая во внимание невысокую стоимость и отсутствие необходимости регистрировать выделенную частоту модем Спектр 433 ОЕМ представляет собой самое бюджетное средство организации сети сбора данных. Высокая скорость обмена в радиоэфире позволяет применять его для передачи видео и графической информации.

Области применения радиомодуля Спектр 433 ОЕМ

• Системы регулирования общественного транспорта
• Удаленное управление промышленными технологическими объектами (подстанциями, компрессорными, электрическими трансформаторами и газовыми редукторами)
• Сбор показаний бытовых и промышленных приборов учета (счетчиков)
• Системы пожаро-охранной сигнализации и видеонаблюдение

Дальность приема зависит от скорости передачи данных и от характеристик применяемых совместно с радиомодемом Спектр 433 ОЕМ антенн и может достигать нескольких километров в условиях прямой видимости. Дальность связи зависит от различных факторов, основными из которых являются характер рельефа местности, скорость данных в радиоэфире, выходная мощность передатчика, тип используемых антенн, наличием помех в эфире.

Например при скорости в радиоэфире 38 400 бод и мощности 10 мВт можно рассчитывать на дальность связи в несколько сотен метров с ненаправленными и до 1-3 км с направленными антеннами в условиях прямой видимости. При скорости в канале 4 800 бод дальность связи при тех же условиях может достигать нескольких километров.

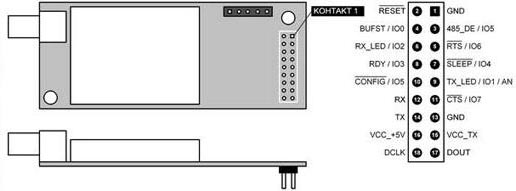

Схема модемной платы Спектр 433 ОЕМ

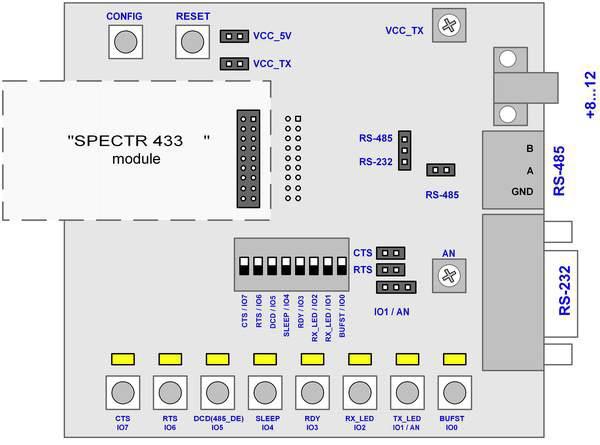

Отладочная плата TEST 433 ОЕМ

Для упрощения процесса отладки устройств с использованием модуля Спектр 433 ОЕМ, а так же для конфигурации параметров и смены версий ПО удобно использовать специальную отладочную плату TEST 433 ОЕМ (заказывается отдельно).

Отладочная плата TEST 433 ОЕМ содержит:

• стабилизаторы питания
• преобразователи уровней RS-232 и RS-485
• светодиодные индикаторы, отображающие состояние сигналов
• Кнопки и переключатели, имитирующие внешние сигналы
