Импульсные понижающие инверторы СЭП

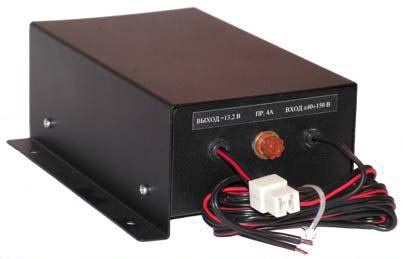

СЭП ПН 2000-75/12 сетевой адаптер напряжения

Защита от короткого замыкания и перенапряжения на выходе

СЭП ПН 2000-75/12 сетевой адаптер напряжения

Импульсный конвертер стабилизированного напряжения СЭППН2000-75/12 предназначен для питания станций, автомагнитол и другой аппаратуры, рассчитанной на выходное напряжение 12 Вольт, от бортовой сети ж/д локомотива с номинальным напряжением 40-150 вольт постоянного тока.


Малогабаритный сетевой преобразователь ПН 2000-75/12 применяется для работы в непрерывном или повторно-кратковременном режимах работы. Для понижающий инвертор постоянного напряжение СЭП ПН 2000-75/12 повторно-кратковременным считается режим работы, при котором питаемая аппаратура (радиостанция) находится в режиме потребления максимального тока (в режиме передачи) не более 15 мин., а затем переходит в режим потребления минимального тока (в режим приема) на время, не меньшее, чем предыдущее время работы в режиме передачи.


Локомотивный DC/DC преобразователь СЭП 2000-75/12 предназначен для эксплуатации при температуре окружающей среды от -25°С до 55°С и относительной влажности воздуха не более 93% при температуре 25 С.


Компактный импульсный адаптер СЭППН 2000-75/12 при установке крепится вертикально (разъемами вниз или вверх) четырьмя винтами (в комплект не входят), используя крепежные отверстия. Далее необходимо присоединить провод заземления к соответствующей клемме на задней панели многоцелевой источник стабилизированного ток СЭППН2000-75/12. При помощи специального обжима или пайки устанавливаются поставляемые ножевые клеммы на провод сечением 1.5 мм2 (типа ШВП2, ШВВП или аналогичный) клеммы присоединяются в поставляемый корпус разъема до их фиксации. На другой стороне полученного шнура нужно установить разъем, необходимый для соединения со входом питания вашей аппаратуры или, если такой разъем не требуется, просто подключить полученный шнур к входу питания вашего электрооборудования. При монтаже шнура СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ: красный провод (провод с красной меткой) – «+», второй провод – «—». Входной провод преобразователя подключите к источнику постоянного напряжения 40÷150 В, СОБЛЮДАЯ ПОЛЯРНОСТЬ: красный провод (провод с красной меткой) – «+», второй провод – «—». При необходимости используйте поставляемую термоусадочную трубку для изоляции электрических соединений. Включите понижающий преобразователь тока SEP 2000-75/12 кнопкой на передней панели. Свечение красного светодиода на передней панели означает наличие напряжения на выходе преобразователя.


Функциональные достоинства локомотивного сетевого источника СЭП 2000-75/12

  • Конвертер стабилизированного напряжения СЭП ПН 2000-75/12 имеет вход, гальванически не связанный с выходом и с корпусом (сопротивление изоляции - 2 МОм, допустимое напряжение - 1 кВ).
  • Малогабаритный DC/DC источник питания ПН 2000-75/12 имеет выход, гальванически не связанный с корпусом (сопротивление изоляции - 510 кОм, допустимое напряжение - 150 В).
  • Импульсный сетевой преобразователь СЭППН2000-75/12 имеет защиту от случайного изменения полярности напряжения на входе.
  • Понижающий адаптер постоянного ток СЭП ПН 2000-75/12 имеет защиту от короткого замыкания и перенапряжения на выходе.
  • В случае выхода конвертера стабилизированного тока СЭППН2000-75/12 из строя обеспечивается защита питаемой аппаратуры от перенапряжения.

Технические характеристики компактного DC/DC инвертора СЭППН 2000-75/12


Модель
СЭППН2000-75/12
Входное напряжение, В 40-150
Максимальный ток нагрузки, А: 15,0
Выходное напряжение, В
-при выходном токе 0А
-при выходном токе 9А

13.5 +-0.2
13,3 +-0,2
Максимальное выходное напряжение (напряжение срабатывания защиты), В, не более 17
Максимальная выходная мощность, Вт 200
Потребляемая мощность на холостом ходу, В-А, не более 5
Максимальная потребляемая мощность, Вт, не более 240
Размах пульсаций выходного напряжения, мВ (при токе нагрузки 10А): на частоте 70кГц 30
Диапазон рабочих температур окружающей среды, °С -25...+55
Габаритные размеры корпуса, мм, не более 180x75x130
Вес, кг 1,10
Предохранитель 5 А
Вход провод ШВП2-2х0.75 длиной не менее 2 м
Выход разъем с ножевыми клеммами

Комплектация импульсного источника питания СЭП ПН 2000-75/12

  • Понижающий конвертер напряжения SEP 2000-75/12 - 1 шт.
  • Техническое руководство - 1 шт.
  • Корпус разъема под ножевые клеммы (вилки) - 1 шт.
  • Ножевая клемма (вилка) - 2 шт.
  • Термоусадочная трубка - 2 шт.
