Понижающие преобразователи напряжения СЭП ПН
|
СЭППН 651-75/12 сетевой преобразователь
Обеспечение защиты питаемой аппаратуры от перенапряжения
при выходе преобразователя из строя

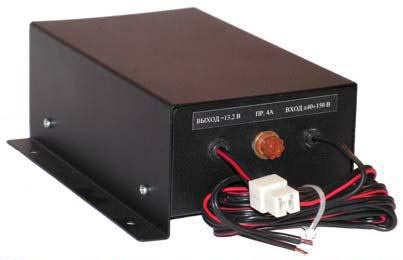

Импульсный преобразователь ПН 651-75/12 (СЭППН 65-75/12)
предназначен для питания станций, автомагнитол и другой аппаратуры,
рассчитанной на номинальное выходное напряжение 12 В, от бортовой сети
железнодорожного локомотива с номинальным напряжением 55 В-110 В постоянного
тока. СЭП ПН 651-75/12 (СЭППН
65-75/12) понижающий конвертер является полным функциональным аналогом
СЭППН 650-75/12 и отличается от последнего конструкцией входного и выходного
разъемов, а также более низкой ценой.
DC/DC инвертор питания СЭППН651-75/12 (СЭППН 65-75/12)
применяется для работы в непрерывном или повторно-кратковременном режимах
работы. Для импульсного источника напряжения СЭП ПН 651-75/12 повторно-кратковременным
считается режим работы, при котором питаемая аппаратура (радиостанция)
находится в режиме потребления максимального тока (в режиме передачи)
не более 15 мин., а затем переходит в режим потребления минимального
тока (в режим приема) на время, не меньшее, чем предыдущее время работы
в режиме передачи. Преобразователь
предназначен для эксплуатации при температуре окружающей среды от -25°С
до 55°С и относительной влажности воздуха не более 93% при температуре
25 С.
Функциональные особенности преобразователя напряжения
СЭП ПН 651-75/12 (СЭППН 65-75/12)
- Импульсный конвертер СЭППН 651-75/12 (СЭППН 65-75/12)
имеет вход, гальванически не связанный с выходом и с корпусом (сопротивление
изоляции - 2 МОм, допустимое напряжение - 1 кВ).
- Источник постоянного тока SEP 651-75/12 (СЭППН
65-75/12) имеет выход, гальванически не связанный с корпусом (сопротивление
изоляции - 510 кОм, допустимое напряжение - 150 В).
- Понижающий преобразователь ПН 651-75/12 (СЭППН
65-75/12) имеет защиту от случайного изменения полярности напряжения
на входе.
- Адаптер стабилизированного напряжения СЭППН651-75/12
(СЭППН 65-75/12) имеет защиту от короткого замыкания и перенапряжения
на выходе.
- В случае выхода DC/DC инвертора из строя обеспечивается
защита питаемой аппаратуры от перенапряжения.
Технические характеристики импульсного конвертера
СЭППН 651-75/12
|
Модель
|
СЭППН651-75/12 (СЭППН 65-75/12)
|
| Входное напряжение, В |
40-150 |
Максимальный ток нагрузки, А:
-при непрерывном режиме работы
-при повторно-кратковременном |
3,0
5,0 |
Выходное напряжение, В
-при выходном токе 0А
-при выходном токе 3А |
13.5 +-0.2
13,3 +-0,2 |
| Максимальное выходное напряжение (напряжение срабатывания
защиты), В, не более |
17 |
| Максимальная выходная мощность, Вт |
65 |
| Потребляемая мощность на холостом ходу, В-А, не более |
4 |
| Максимальная потребляемая мощность, Вт, не более |
80 |
| Размах пульсаций выходного напряжения, мВ (при токе нагрузки
ЗА): на частоте 70кГц |
30 |
| Диапазон рабочих температур окружающей среды, °С |
-25..+55 |
| Габаритные размеры корпуса, мм, не более |
180x75x130 |
| Вес, кг |
0,95 |
| Предохранитель |
3 А |
| Вход |
провод ШВП2-2х0.75
длиной не менее 2 м |
| Выход |
разъем с ножевыми клеммами |
Комплектация стабилизированного источника питания
СЭППН 651-75/12 (СЭППН 65-75/12)
- Блок преобразователя СЭП ПН 651-75/12 - 1 шт.
- Техническое руководство - 1 шт.
- Корпус разъема под ножевые клеммы (вилки)- 1 шт.
- Ножевая клемма (вилка) - 2 шт.
- Термоусадочная трубка - 2 шт.
|
