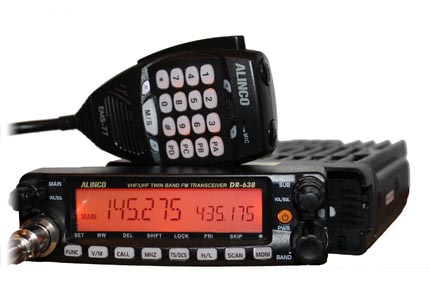

Двухдиапазонная радиостанция Alinco DR-638
Встроенный дуплексный фильтр, регулировка цвета подсветки
дисплея, выход стерео на внешние динамики
Автомобильная рация Алинко DR-638 – новый мобильный/базовый
трансивер с поддержкой CTCSS и DCS. Функциональная радиостанция Alinco
638 работает в двух безлицензионных диапазонах VHF и UHF. Приемопередатчик
работает с 758 каналами памяти и имеет регулируемый уровень мощность:
до 50 - в VHF-диапазоне и до 40 в UHF.
Широкий функциональный набор на уровне профессиональных средств радиосвязи
и двухдиапазонный формат позволят работать с большинством служебных
и любительских радиостанций.
Тангента рации DR638 позволяет осуществлять прямой ввод
частоты в VFO и управлять трансивером на расстоянии. Из функций данной
модели стоит отметить клонирование и ТОТ.
Скремблер, встроенный в рацию Alinco DR-638, имеет 9 фиксированных и
2 самоопределяемых группы для совместимой работы с вашими коллегами,
что позволяет использовать рацию не только в радиолюбительских, но и
в служебных целях, когда требуется повышенная секретность переговоров.
Функция ТОТ позволяет ставить ограничение на передачу,
а возможность клонирования позволяет, без использования ПК, копировать
настройки между рациями. На двухдиапазонном трансивере Алинко DR638
предусмотрена возможность съёма передней панели. Благодаря этому панель
с дисплеем и органами управления может быть расположена в удобном месте,
а сам корпус убран для экономии пространства.
Они соединены между собой с помощью распространённого разъма типа RJ-45,
что позволяет легко организовать установку с помощью удлинительного
кабеля.
Модель Alinco 638 также оснащена функциональным дисплеем,
который четко отображает частоту, канал и т.д. Три различных режима
подсветки индикатора позволяют оптимально настроить дисплей под пользователя.
Использование приоритетного канала позволит настроить дополнительный
режим Dual Watch, при котором будет происходить отслеживание активности
на приоритетном канале при нахождении рации на любом другом. Среди большого
выбора шагов сетки частот присутствует и 6,25 кГц, позволяющий полноценно
работать на PMR. Новая мобильная
двухдиапазонная радиостанция Алинко DR638 будет интересна в первую очередь
радиолюбителям. Alinco DR-638 дает возможность вести прием в одном диапазоне,
а передачу в другом. Наличие AM-модуляции позволяет принимать сигналы
в авиационном диапазоне, а различные режимы сканирования будут полезны
для быстрого обнаружения сигнала.
Функциональные свойства рации Alinco DR638
- Мобильная / базовая радиостанция
- VHF/UHF полнодуплексная работа, включают V/U и
U/V режимы
- Функция Cross-band репитер
- 758 Каналов памяти
- Выходная мощность передатчика: VHF 50/25/10/5 Вт,
UHF 40/25/10/5 Вт
- Большой алфавитно-цифровой ЖК- дисплей с регулируемой
яркостью отображает частоту и другую необходимую информацию
- Три различных режима подсветки индикатора
- Встроенный дуплексный фильтр
- Съемная лицевая панель позволяет оптимально расположить
радиостанцию для монтажа
- Расширенный диапазон радиочастот позволяет принимать
вещательный диапазон FM (WFM)
- Индикация напряжения электропитания рации
- Функция “ТРЕВОГА”
- Режим пакетной связи на 1200 и 9600 бит/сек с дополнительной
платой EJ-50U
- Цифровая передача голосовых данных с дополнительной
платой EJ-47U
- EMS-57 DTMF тангента позволяет осуществлять прямой
ввод частоты в режиме VFO и дистанционно управлять радиостанцией
- CTCSS и DCS кодер/декодер, плюс четыре различных
вызывных тона
- Сканирование по CTCSS и DCS
- Таймер "Time Out"
- Клонирование настроек по кабелю
- Авиационный диапазон AM (только DR-638T)
- Температурно-компенсируемый кварцевый генератор
Технические характеристики модели Alinco 638
Модель
|
Алинко DR-638
|
Диапазон Частот |
TX: VHF 136-174МГц
TX: UHF 400-480МГц |
RX (AM/FM): 108-180МГц
RX (FM): 220-260МГц, 350-399.995МГц, 400-523МГц, |
Модуляция |
16KФF3E(Wide band) / 11KФF3E(Narrow band) |
Шаг сетки частот |
2.5,
5, 6.25, 10, 12.5, 15, 20, 25, 30, 50 кГц |
Количество каналов |
758 (6 групп "A-F" и одна не редактируемая
группа) |
Сопротивление антенны |
50 Ом несимметричный |
Стабильность частоты |
± 2.5 ppm |
Напряжение питания |
13.8В постоянный ток ± 15%, земля: минус |
Ток потребления |
11A - на высокой мощности,700мA - прием (максимальная
громкость),500мA - с открытым шумоподавителем |
Диапазон рабочих температур |
-10...+60° С |
Габаритные размеры |
139 x 40 x 212 мм |
Вес |
около 1150г |
Передатчик
|
Выходная мощность |
High VHF 50Вт / UHF 40Вт
Mid1 25Вт
Mid2 10Вт
Low 5Вт
|
Внеполосные излучения |
-60dB |
Максимальная девиация |
+1~-3dB(0.3~3KHz) (FM), +1~-3dB(0.3~2.55КГц)
(NFM) |
Приемник
|
Схема |
Супергетеродин с двойным преобразованием |
Чувствительность (-12dB SINAD) |
Wide band не менее 0.25uV,
Narrow band не менее 0.35uV |
Селективность |
FM: -6dB: 12KHz или более, -60dB: 28KHz или
менее |
Мощность звукового выхода |
2Вт (8 Ом, при 10% искажений) |
Комплект поставки трансивера DR-638
- Радиостанция мобильная Алинко 638
- Выносной микрофон (тангента) EMS-70
- Кронштейн крепления в автомобиле
- Кабель питания
- Инструкция по эксплуатации
- Упаковка
|
