Alinco DJ-C7 2-х диапазонная радиостанция
200 каналов памяти, ультратонкий корпус, автоматическое
отключение питания

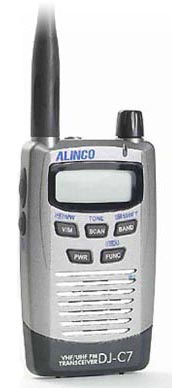

Компактная, легкая, изящная носимая станция ALINCO DJ-C7,
по толщине имеет очень малые размеры из моделей раций фирмы Алинко.
Многофункциональная радиостанция DJ-C7 является двухдиапазонным трансивером
и может работать в радиогруппах с разными разносами частот. Наличие
встроенной двухдиапазонности позволяет рации Alinco DJ C7 легко отправляться
в дальние поездки по всему миру. 2-х диапазонный ультракомпактный приемопередатчик
Алинко DJ-C7 благодаря своей миниатюрности можно носить хоть в кармане
куртки, рубашки. Японская модель
Alinco DJ-C7 позволяет поддерживать локальную связь или связь посредством
использования ретрансляторов.
Динамик компактной станции Alinco DJC7 выдает громкую
и разборчивую слышимость. Для удобства ввода рабочей частоты и управления
на передней панели расположена пятикнопочная клавиатура. В двухдиапазонном
устройстве связи Alinco DJ C7 есть возможность установки произвольного
сдвига частот и контроль обратной частоты. На корпусе станции есть выход
для подключения выносного микрофона и наушника.
VHF/UHF радиостанция DJ-C7 – весьма многофункциональный
прибор. В базовой комплектации идут функции: блокировки клавиш, защищающих
от случайного сбивания с выбранного канала, четыре тональных вызова
Европейского типа, кодировку типа CTCSS - 39 тонов, индикатор передачи
TX, систему энергосбережения.
Переносная радиостанция ALINCO DJ-C7 с двумя диапазонами имеет встроенный
FM-приемник европейского диапазона 88-108 МГц. С помощью его можно прослушивать
радиопередачи, музыку непосредственно через динамик рации или через
головные телефоны, подключаемые во внешний разъем.
Портативный трансивер Alinco C7 оборудуется Li-ion аккумуляторной
батареей небольшой емкости 600мА-час, количество циклов перезаряда составляет
несколько сотен раз, без значительного уменьшения емкости и вероятности
появления эффекта памяти. Зарядное устройство быстрого типа заряжает
аккумуляторную батарею всего за 2 часа. Несмотря на небольшую емкость
аккумулятора, благодаря низкому энергопотреблению его хватает на долгую
работу.
При длительном простое носимой ОВЧ/УКВ рации Алинко
DJ-C7 без приемопередачи, активизируется функция энергосбережения. В
таком экономном режиме, потребление тока - 19 мА. Функция энергосбережения
также имеет таймер ограничивающий время работы при непрерывной передачи.
Такой режим предотвращает непреднамеренную передачу и слишком длительные
переговоры в радиоэфире. Перед окончанием времени передачи, звучит предупредительный
сигнал.
Функциональные характеристики японской радиостанции
Алинко С7
- Диапазон Частот: 87.5-108 МГц, 108-136 Мгц, 136-174
МГц, 380-512 МГц
- Выходная мощность: 10 / 500 мВт
- CTCSS кодер/декодер 39 тонов
- 4 европейских Вызывных Тона
- Количество каналов: 200
- Индикация TX
- Ультратонкий корпус
- Блокировка клавиатуры
- Режим экономии батарей
- Клонирование через кабель
- Программируется с компьютера
- Автоматическое отключение питания
- Разъемы Mic/Earphone и внешнего источника питания
- Программное Обеспечение Alinco DJ-C7
Технические характеристики 2-диапазонного приемопередатчика
Alinco DJ C7
|
Модель
|
Алинко DJ-C7
|
| Диапазон Частот |
TX 136-173.995 МГц approx. / 400-473,995
МГц approx.* |
| RX WFM 87.5-107,900 МГц / AM 108-135.995
/ FM 136-174 МГц / 380-511.995 МГц |
| Модуляция |
TX 16k0F3E (FM) |
| RX WFM/FM/AM (где разрешено) |
| Тип |
Супергетеродин с двойным преобразованием
|
| Шаг частотной сетки |
Auto/5/6.25/8.33/10/12.5/15/20/25/30/50/100/125/200
кГц |
| Количество каналов |
200 |
| CTCSS |
CTCSS кодер/декодер 39 тонов |
| Диапазон Offset |
0-99.995 МГц |
| Максимальная девиация |
±5 кГц |
| Выходная мощность |
300мВт с EBP58N / 500мВт от 6В постоянного
тока |
| Стабильность частоты |
± 3 ppm |
| Чувствительность (12dBSINAD) |
VHF: -14dBu UHF: -12dBu / WFM -3dBu в среднем |
| Селективность |
±12 кГц или более(-6dB), |
| ±35 кГц или менее (-60dB) |
| Промежуточные частоты |
1: 50.85 МГц (WFM 10.7 МГц) 2: 450 кГц
|
| Мощность звукового выхода |
100мВт или более (MAX), 90мВт или более (при
10% искажениях 8 Ом) при 6В постоянного тока |
| Напряжение питания |
3.7B EBP58N / 3.7 - 6.0B
от внешнего источника питания |
| Ток потребления |
320мА режим передачи |
| 70мА - режим приема |
| 19мА - режим ожидания с включенной функцией
сохранения энергии |
| Диапазон температур |
-10...+60° С |
| Габаритные размеры |
56(W) x 96(H) x 14.5(D) мм |
| Вес |
примерно 102 г с антенной и батареей EBP58N
включительно |
Комплект поставки портативной станции Alinco DJC7
- Alinco DJ C7 устройство связи
- Гибкая антенна
- Аккумуляторная батарея Li-Ion EBP-58N
- Зарядное устройство EDC-128 (импульсное)
- Инструкция пользователя
- Коробка
|
