Всё о gsm-шлюзах, сотовых мостах

Введение.
Многие слышали про, так называемые, SMS-шлюзы (SMS-gate) или SMS-ворота. Для обыкновенного пользователя это название ассоциируется с некоторым сайтом, с которого можно отправить SMS сообщение нужному абоненту сотовой сети, причем не важно какого стандарта. Физически же происходит выход из сети Интернета в сотовую сеть через специальный "шлюз", который предоставляет владелец сайта или третье лицо. Сотовый шлюз или сотовый мост осуществляет сопряжение сотовой сети и городской телефонной сети (ГТС).


В Интернете можно встретить большое количество подобных устройств под различными названиями, например: GSM-мост (порт), GSM-шлюз, межсетевой телефонный мост (интерфейс), бридж, роутер. Практически это все названия одного и того же устройства, которое мы будем называть GSM шлюз или просто шлюз.


Как появились шлюзы?
Основная причина появления шлюзов- разница в стоимости звонка с сотового телефона на городской телефон и внутрисетевого звонка. Всем известно, что стоимость звонка с сотового на городской телефон выше, чем внутри сотовой сети. Причем, иногда эта разница бывает очень существенна. Этому, конечно, есть объяснение - при звонке с сотового в город абонент платит дважды: сотовому оператору и оператору ГТС. Известны случаи, когда из сотовой сети вообще невозможно позвонить на городской телефон и наоборот по одной простой причине, что просто между ними нет коммутации. То ли сотовый оператор и ГТС не смогли договориться между собой, то ли еще по какой-то причине. Не важно. Абоненту сотовой сети, как потребителю, неинтересно как сотовый оператор делится с оператором проводной сети. Ему важно, чтобы стоимость звонка была как можно ниже по всем направлениям. Также хорошо известно, что стоимость звонка с сотового на сотовый внутри одной сети достаточно низкая, а при применении пакетов типа "свои люди" или "любимый номер" (у разных операторов разные названия), "корпоративный" цена звонка еще уменьшается. Разные операторы также дают существенные скидки при звонках внутри сети. У некоторых операторов звонки внутри сети бесплатны.
Это все и натолкнуло на мысль о разработке и изготовлении устройства, которое способно осуществить сопряжение двух сетей - сотовой и проводной ГТС, и, соответственно, снизить стоимость звонков типа "сотовый-город" и "город-сотовый" до уровня цены внутрисетевого звонка. Так появились шлюзы.


Для чего нужны шлюзы?
Как уже было сказано выше, основное их предназначение - снижение стоимости звонков с сотового в город и из города на сотовый до уровня цены внутрисетевого звонка. Это позволяет существенно сократить расходы на сотовую связь как частным пользователям, так и организациям (особенно!!!). Установив GSM-шлюз в офисе и прописав в него всех мобильных пользователей можно получить реальную экономию до 75%.
Другое их применение - это телефонизация удаленных объектов (находящихся в зоне действия сотового оператора) по причине невозможности или неэффективности прокладки проводного телефона, или временная быстрая телефонизация, например, во время проведения выставок. Для этих целей предназначены устройства под названием порт.
GSM-порт формирует на своем выходе сигнал стандартной проводной телефонной линии. К выходу порта можно подключить обычный кнопочный телефон (радиотелефон). GSM-порт можно использовать также для получения дополнительного номера в офис (весьма эффективно, если использовать тариф с бесплатными входящими звонками).
Другое применение порта - места с плохой зоной покрытия сотового оператора: GSM-порт устанавливается в месте, где есть надежный прием сигнала от базовой станции (можно также использовать внешнюю антенну), а к нему подключается обычный радиотелефон.
Применив связку шлюз-порт, можно удлинить существующий городской номер (например, для загородной дачи).
С помощью пары шлюзов можно связать две различные сотовые сети.
Если поставить GSM-шлюз в другом городе, то получим дешевый межгород! Это наиболее эффективно в случаях, когда зона покрытия соседнего оператора покрывает часть приграничной территории другого района (страны). Тогда можно поставить шлюз в своем районе и, используя сим-карты соседнего оператора звонить со своей территории в соседний район (страну): получим межгород или даже международную связь по внутрисетевому тарифу.
Другим удобным и важным свойством GSM-шлюза является то, что вы всегда будете на связи и не пропустите важный звонок покидая ваш дом или офис. Устройство доставит звонок на ваш сотовый телефон, как будто вы всегда на месте, даже если вы в роуминге!

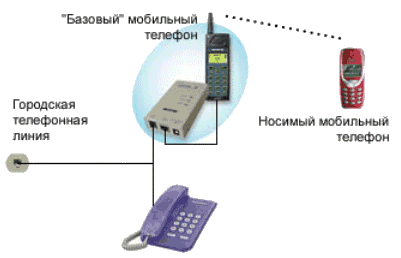

Как работает шлюз?
Для работы шлюз необходимо установить в месте где есть доступ к городской телефонной линии. Другим необходимым элементом является наличие базового мобильного телефона (БМ). Т.е., шлюз подключаем к ГТС и к БМ. И все.

Рассмотрим работу GSM-шлюза при входящем звонке из ГТС. При поступлении звонка устройство дает команду БМ для дозвона до мобильного абонента, номер которого заранее запрограммирован. При успешном соединении шлюз производит коммутацию голосового канала с городской линией. Для мобильного абонента звонок будет бесплатный, т.к. он происходит с сотового телефона одной с ним сети. Для БМ исходящий звонок будет тарифицироваться как внутрисетевой. Т.е., мы получаем на мобильный телефон звонок из города по цене внутрисетевого.
Рассмотрим работу шлюза при исходящем звонке с сотового на номер ГТС. Принцип похож на звонок с офисной мини-АТС. С вашего мобильного телефона вы набираете номер БМ. При поступлении вызова на БМ шлюз проверяет наличие вашего номера в списке разрешенных номеров и, в случае успеха, соединяет вас с ГТС. При этом вы слышите обыкновенный городской зуммер, подобный тому, какой вы слышите при поднятии трубки обычного телефона. Далее вам нужно просто набрать необходимый городской номер. Для вас звонок будет тарифицироваться как внутрисетевой, для БМ входящий звонок будет бесплатным. Таким образом, получается исходящий звонок с мобильного в город по цене внутрисетевого.
Единственным необходимым требованием для работы GSM-шлюза является наличие определителя номера на БМ, т.е. должна быть подключена услуга определения номеров. Замечание. Шлюз не делает никакой переадресации звонка, некоторые этого не понимают! Шлюз делает ретрансляцию звонка. Представьте, что вместо шлюза будет сидеть живой человек. При входящем звонке из города человек поднимет трубку городского телефона, узнает какой надо набрать сотовый номер, с базового сотового наберет этот номер и после соединения просто соединит городской телефон и базовый сотовый с помощью кабеля. Примерно так, как раньше действовали "барышни-телефонистки" на АТС. Такой же ответ можно дать и на вопрос о том, "а ЗАКОННО ЛИ ЭТО?"

GSM-шлюз может работать и без использования телефонной линии, так сказать, в режиме коммутатора. Для этого в нем должна быть соответствующая функция. Если мост имеет еще и функцию CALLBACK (обратный вызов), то это является дополнительным удобством, т.к. такой коммутатор можно использовать для организации бесплатных звонков мобильным пользователям, имеющих к нему доступ. В режиме коммутатора с включенным CALLBACK схема звонка выглядит так:

  • пользователь звонит на шлюз (на БМ), который определяет номер звонящего, делает отбой (без снятия трубки);
  • если пользователь есть в списке разрешенных, то шлюз ему сам перезванивает (CALLBACK);
  • пользователь принимает звонок от устройства, затем вводит нужный номер.

Т.е., используется возможность конференц-связи на БМ. В этом варианте за звонок оплата снимается с БМ. На основе коммутатора строятся многоканальные системы массового обслуживания.

Варианты применения шлюза (порта).

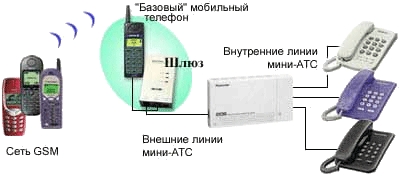

Ниже показана схема работы порта.

Как уже было сказано выше, GSM-порт на своем выходе формирует сигнал обычной проводной телефонной линии. К нему можно подключить обыкновенный телефон, радиотелефон или мини-АТС (как на схеме). Если к выходу порта подключить GATEWAY (IP-шлюз), то получим неплохое решение для IP-телефонии.

Таким образом можно организовать для пользователей мобильных телефонов дешевую междугороднюю и международную связь!

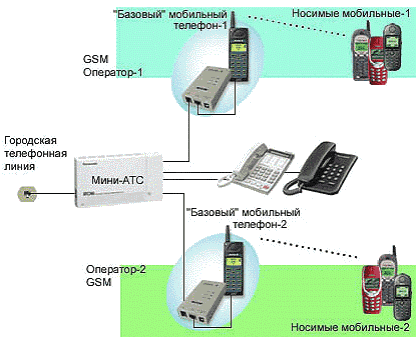

На следующей схеме показано, как с использованием двух шлюзов можно связать две GSM сети.

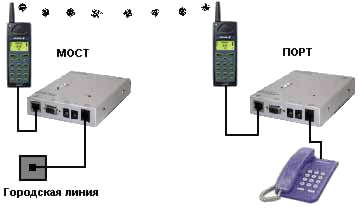

Для "удлиннения" телефонной линии нужно применить комбинацию шлюз-порт как показано ниже.

Характеристики шлюзов.
Конечно же, различные варианты применения GSM-шлюзов во многом зависят от их свойств и возможностей.
К числу наиболее важных характеристик можно отнести следующие:

  • уровень "эха" и способность к его регулировке
  • качество передачи речи
  • помехозащищенность
  • автономность работы
  • сопрягаемость с телефонной линией
  • удобный интерфейс
  • возможность работы с различными телефонами в качестве базового
  • функциональная насыщенность
  • надежность.
