Беспроводной 3G/GSM/GPRS-модем iRZ ATM-31.B

возможность резервной работы через CSD, устойчивость к сбоям при обновлении встроенного программного обеспечения

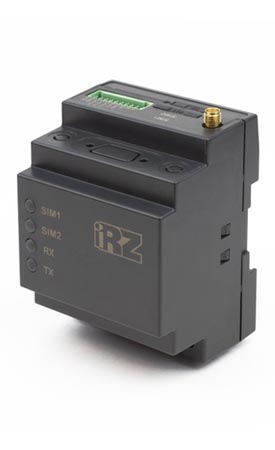

Беспроводной 3G/GSM/GPRS-модем iRZ ATM-31.B

иРЗ ATM 31.B — новый промышленный модем в линейке коммутационного оборудования от отечественного производителя iRZ. В отличие от младших моделей серии, у ATM31.B расширен перечень доступных стандартов передачи данных. Теперь с помощью одного устройства возможно подключение к интернету как по стандарту GSM, так и на частотах 3G (900 и 2100 МГц). Два слота SIM позволяют использовать карты различных операторов связи. В случае потери сигнала от предварительно выбранной карты модем автоматически переключится на работу со вторым оператором. Две SIM-карты не могут использоваться одновременно, однако такое техническое решение с двумя слотами значительно повышает надежность и стабильность связи с модемом.


Модем иРЗ ATM-31.B отслеживает зависание GSM-модуля и обеспечивает его дополнительную перезагрузку по сигналу от настраиваемого сторожевого таймера, а также по звонку или по SMS. В качестве «Клиента» модем iRZ ATM-31.B может работать как с обычным сервером, так и со специализированным сервером iRZ Collector. Сервер iRZ Collector обеспечивает прозрачную передачу данных между сторонним программным обеспечением по опросу, выступающим в качестве «Клиента», и модемами, которые также являются «Клиентами» и не имеют внешних фиксированных IP-адресов.


Беспроводной 3G/GSM/GPRS-модем иРЗ ATM31.B обеспечивает передачу данных в сетях 3G или GPRS по стеку протоколов TCP/IP. Модем автоматически подключается к сети и устанавливает соединение с заданным сервером. Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232. Модем отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливают соединение.


Модем ATM 31.B имеет дополнительные выводы для контроля и управления внешними устройствами. В модеме ATM-31.B реализован ждущий режим, который применяется, когда отсутствует потребность постоянно держать устройство на связи. Ждущий режим обеспечивает экономию трафика и снижает нагрузку на удаленный сервер. В процессе своей работы модем iRZ ATM31.B в реальном времени выводит по USB-интерфейсу сообщения о работе модема (лог). Для просмотра и анализа лога на компьютере используйте ATM Control SE или любую терминальную программу.


В iRZ ATM 31.B реализованы два популярных интерфейса для подключения промышленного оборудования: RS232 (разъем DB9) и RS485 (разрывной коннектор), применяемые в сфере автоматики, торговом, специальном коммуникационном, измерительном и IoT-оборудовании. Также доступны 3 входа/выхода GPIO, которые назначаются на выполнение тех или иных задач, снятие тех или иных параметров с приборов, контроллеров, датчиков. Имеется возможность сквозного питания стороннего устройства (силовой выход GPO). На корпусе модема иРЗ ATM 31.B расположен разъем SMA-female для подключения внешней антенны. В зависимости от характера объекта, с которого будут передаваться данные, выбирается подходящая конфигурация, мощность и тип антенны. При размещении модема на транспорте лучше всего использовать всенаправленные антенны, не требующие точной настройки положения в пространстве относительно вышек операторов сотовой связи. При размещении на стационарном объекте пригодны направленные панельные антенны, обладающие более высоким коэффициентом усиления и, как следствие, лучшей производительностью.


Беспроводной модем иРЗ ATM-31.B обеспечивает передачу данных в сети GPRS по стеку протоколов TCP/IP. Устройство может одновременно работать в качестве «Клиента» и в качестве «Сервера». В качестве «Клиента» модем iRZ ATM-31.B подключается к серверу сбора данных и передает ему информацию с внешнего устройства. В качестве «Сервера» модем АТМ, наоборот, сам ожидает входящее подключение удалённого клиента (например, с компьютера диспетчера) на заданный порт. Устройство иРЗ ATM31.B поддерживает передачу данных по CSD (по голосовому каналу). Если в настройках выбран соответствующий параметр, то передача данных по CSD доступна в любой момент времени работы устройства. Режим CSD считается доминантным: если звонок поступает во время передачи данных по GPRS, GPRS-соединение разрывается и устанавливается режим CSD. После завершения передачи данных по CSD модем АТМ возвращается к тому действию, которое выполнялось до перехода в режим CSD.


Разъем Micro-USB на корпусе ATM 31.B предназначен для настройки и конфигурирования параметров модема, а также для протоколирования работы. Компания iRZ разработала для линейки своих модемов программу ATM Control SE, с помощью которой можно легко настроить как один модем, так и группу модемов с аналогичными параметрами. Возможности базовой прошивки и внутренней архитектуры модема позволяют использовать его в качестве клиента или сервера одновременно: устройство поддерживает5 независимых подключений. Как и многие другие устройства от iRZ, ATM-31.B полностью совместим со специальной программой IRZ Collector, позволяющей централизованно управлять и получать данные с десятков одновременно работающих аналогичных модемов удаленно. Для каждого независимого подключения возможна отдельная настройка доступа к тому или иному параметру, считываемому с определенных контактов порта, что удобно при совместном использовании модема несколькими организациями.


Модель iRZ ATM31.B оснащена встроенным блоком питания: подключение к сети 220В осуществляется с помощью винтового клеммного разъема. Также возможно питание прибора с 10-контактного разрывного коннектора (7–40В постоянного тока). Конфигурация корпуса iRZ ATM 31.B позволяет закрепить модем на DIN-рейке без дополнительных кронштейнов и креплений.


Функциональные достоинства модема иРЗ ATM 31.B

  • возможность одновременной работы с 5-ю соединениями
  • возможность одновременной работы в режимах «клиент» и «сервер»
  • прозрачный режим TCP/IP-to-COM
  • возможность одновременной работы с двумя интерфейсами (RS232 и RS485)
  • возможность работы с резервным IP-адресом сервера или резервным сервером
  • возможность резервной работы через CSD
  • две SIM-карты для резервирования услуг, предоставляемых операторами связи
  • отправка SMS-сообщения на заданный номер при потере соединения с сервером
  • различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде)
  • Modbus RTU/TCP конвертер, позволяет преобразовывать промышленный протокол Modbus RTU в протокол Modbus TCP и обратно
  • автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания
  • 8 GPIO (3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования, 4 выхода GPO на разъеме DB9-F)
  • управление внешними входами/выходами по SMS-командам или через Интернет
  • отправка SMS-сообщения на заданный номер по сигналам с внешних выводов
  • простота настройки множества модемов со сходными параметрами через программу ATM Control SE
  • поддержка работы со специализированным серверным программным обеспечением iRZ Collector
  • удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector
  • устойчивость к сбоям при обновлении встроенного программного обеспечения
  • корпус с креплением на DIN-рейку

Технические характеристики устройства иРЗ ATM-31.B


Модель
iRZ ATM-31.B
Технологии передачи данных GSM, GPRS, EDGE, UMTS, HSPA
Частотные диапазоны 2G: 900, 1800 МГц
3G: 900, 2100 МГц
Выходная мощность передатчика на частоте 900 МГц: 2 Вт
на частоте 1800 МГц: 1 Вт
на частоте 2100 МГц: 0,25 Вт
Количество SIM-карт 2
Порты и интерфейсы 10-контактный разрывной коннектор — RS485, 1 GPO, 3 GPIO, питание модема;
DB9-F — интерфейс RS232;
Micro-USB — настройка и протоколирование работы модема;
SMA-female — подключение 3G-антенны.
Питание через разрывной коннектор с помощью внешнего адаптера (напряжение питания 7–40В);
через винтовой клеммный разъем от сети 220В.
Температура эксплуатации от -40°С до +70°С
Температура хранения от -40°С до +85°С
Допустимая влажность не более 80% при температуре +25°С
Размер 107 x 71 x 59 мм
Вес 145 г

Комплектация радиомодема иРЗ ATM31.B

  • GSM/GPRS-модем ATM 31.B (со встроенным блоком питания)
  • Упаковка
