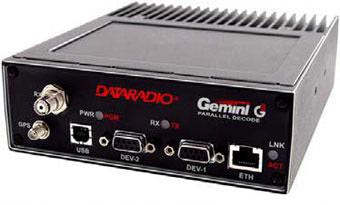

Мобильный радио-модем Gemini G3
Мобильный радио-модем Gemini G3, объединяющий
в себе 32-канальную радиостанцию с малым временем атаки, радио-модем
на базе мощного цифрового сигнального процессора, спутниковый
навигационный приемник, два последовательных порта RS-232, сконфигурированных
для терминального сервера, порт 10/100Base-T Ethernet с встроенным
маршрутизатором и порт USB, размещенные в едином корпусе.
Работа радио-модема Gemini G3 обеспечивается
через базовую станцию Paragon G3.
Обеспечивает обмен данными с максимальной скоростью 57,6 кбит/с
(диапазон УВЧ), 64 кбит/с (800 МГц) и 128 кбит/с (700 МГц, канал
с шагом сетки радиочастот 50 кГц) без существенного сокращения
зоны уверенного приема сигнала за счет применения технологии
параллельного декодирования и интеллектуального объединения
принимаемых сигналов.
Эта возможность особенно важна для подвижных
радиосетей, в которых велико влияние многолучевости радиосигнала
и его замираний при его распространении.
Благодаря использованию технологии "параллельного декодирования"
гарантируется создание радиосетей с расширенной рабочей зоной
и улучшенным качеством связи.
Функциональные особенности мобильного радио-модема
Gemini G3
- 32-канальный приемопередатчик
- Встроенный 12-канальный спутниковый навигационный
приемник
- Встроенный сетевой маршрутизатор и порт
10/100Base-T
- Поддержка передачи навигационных данных
и длинных сообщений при использовании протокола DBA
- Передача навигационных данных по технологии
OOB (Out-of-band signaling)
- Высокая пропускная способность и скорость
обмена данными
- Интеграция всех компонентов в едином корпусе
- Выходная мощность передатчика 10-40 (10-30)
Вт (программируемая)
- Автоматическая смена канала для реализации
"хэндовера" в многобазовых радиосетях
- Два последовательных порта для подключения
внешних устройств (принтера, считывающих устройств, контроллеров
и т.п.) и встроенный мультиплексор
- Поддержка протоколов UDP и TCP/IP
- Порт USB
Применение мобильного радио-модема Gemini G3
дает возможность существенно расширить функциональные возможности
подвижных промышленных радиосетей, обеспечив, наряду с оперативным
обменом и трансляцией докладов о местоположении, передачу графической
информации, файлов большого объема и видеоданных.
Работа в радиосети организуется по протоколам UDP или TCP/IP
с автоматическим сжатием данных.
Применение сигнализации OOB (Out-of-band signaling)
позволяет существенно увеличить количество работающих на одном
радиоканале подвижных объектов за счет эффективного распределения
частотного ресурса и автоматической передачи навигационной информации
при каждом сеансе связи.
Замена и обновление встроенного программного
обеспечения для мобильного радио-модема Gemini G3 может производиться
по радиоканалу с использованием стандартного Web-сервера.
Наличии свободной флэш-памяти позволяет производить модернизаций
комплекса в процессе эксплуатации.
|
Технические характеристики
|
Модель
|
Gemini G3
|
|
Диапазон рабочих частот
|
403-460, 450-512 МГц
|
Прием: 792-803 МГц,
Передача: 762-773 МГц
|
Прием: 851-869 МГц,
Передача: 806-824 МГц
|
|
Разнос радиочастот
|
Любой
|
номинально 30 МГц
|
номинально 55 МГц
|
|
Шаг сетки радиочастот
|
25 или 50 кГц
|
|
Скорость обмена данными
|
32,0; 48,0 или 57,6 кбит/с в канале с шагом сетки 25кГц
|
64,0; 96,0 или 128,0 кбит/с в канале с шагом сетки 50 кГц
|
32,0; 48,0 или 64,0 кбит/с в канале с шагом сетки 25кГц
|
|
Вид модуляции
|
SRRC4FSK, SRRC8FSK, SRRC16FSK
|
|
Тип излучения
|
|
- 16,0 кбит/с (SRRC4FSK)
|
|
|
10K0F1D(H)
|
|
- 24,0 кбит/с (SRRC8FSK)
|
|
|
10K0F1D(H)
|
|
- 32,0 кбит/с (SRRC16FSK)
|
|
|
10K0F1D(H)
|
|
- 43,2 кбит/с (SRRC8FSK)
|
16K4F1D(C)
|
|
14K4F1D(G)
|
|
- 48,0 кбит/с (SRRC8FSK)
|
16K4F1D(C)
|
|
14K4F1D(G)
|
|
- 64,0 кбит/с (SRRC4FSK)
|
|
28K0F1D
|
|
|
- 64,0 кбит/с (SRRC16FSK)
|
16K4F1D(C)
|
|
14K4F1D(G)
|
|
- 96,0 кбит/с (SRRC8FSK)
|
|
28K0F1D
|
|
|
- 128,0 кбит/с (SRRC16FSK)
|
|
28K0F1D
|
|
|
Количество каналов
|
32 (программируемые, удаленная настройка)
|
|
Режим работы
|
полудуплекс
|
|
Питающее напряжение
|
13,6 В (ном.); 10,9-16,3 В
|
|
Защита данных
|
AES 128-бит
|
|
Защита по питанию
|
15 А (внешний предохранитель), защита от переполюсовки
|
|
Потребляемый ток:
|
|
- передача при 13,3 В
|
< 12 А
|
|
- прием при 13,3 В
|
< 750 мА (включая навигационный приемник)
|
|
Приемник
|
|
Чувствительность
|
-98 дБм (64 кбит/с)
|
-94 дБм (128 кбит/с)
|
-95 дБм (64 кбит/с)
|
|
-104 дБм (48 кбит/с)
|
-100 дБм (96 кбит/с)
|
-101 дБм (48 кбит/с)
|
-108 дБм (43,2 кбит/с)
-110 дБм (32 кбит/с)
|
-106 дБм (64 кбит/с)
|
-105 дБм (43.2кбит/с)
-107 дБм (32 кбит/с)
|
|
Избирательность
|
77 дБ номинально
|
68 дБ номинально
|
77 дБноминально
|
|
|
|
|
|
Интермодуляция
|
80 дБ номинально,
|
78 дБ номинально,
|
80 дБ номинально,
|
|
>75 дБ мин.
|
>75 дБ мин.
|
>75 дБ мин.
|
|
Передатчик
|
|
Время атаки передатчика
|
< 10 мс (отклонение не более 1 мс)
|
|
Выходная мощность
|
10-40 Вт
|
10-35 Вт
|
|
Модем
|
|
Коррекция ошибки
|
гиперкод
|
|
Программная синхронизация
|
Поддерживается при затухании сигнала
|
|
Достоверность
|
1 x 10-9 (номинально, поврежденные пакеты посылаются повторно)
|
| Частота появления ошибок |
< 1% @ -107 с коррекцией ошибки на скорости 32,0 кбит/с;
< 1% @ -110 с коррекцией ошибки на скорости 25,6 кбит/с;
< 1% @ -112 с коррекцией ошибки на скорости 19,2 кбит/c.
|
|
Защита данных
|
128-битный ключ
|
|
Протокол обмена данными
|
TCP/IP
|
|
Внешние данные
|
|
Рабочая температура
|
от -30 C до +60 C
|
|
Габаритные размеры
|
15,4 (Ш) x 5,1 (В) x 18,2 (Г) см
|
|
