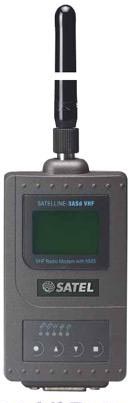

Радиомодем Satelline-3ASD NMS

VHF (135..174 МГц), 19200 бит/с, мощность до 5 Вт, LСD экран, удаленное управление NMS

Радиомодем Satelline-3ASD NMS

Модель радиомодема Satelline-3ASD NMS с индексом d имеет встроенный жидкокристаллический дисплей (LCD) и четыре кнопки на лицевой панели, облегчающие программирование модема и настройку на месте. Сеть Satelline 3ASD NMS/VHF содержит дистанционно управляемые радиотерминалы, работающие в режиме опроса. Удаленные модемы управляются через базовую станцию с помощью программы NMS PC, предназначенного для радиомодемов SATEL. Система управления сетью (NMS) совместима с большинством пользовательских протоколов, что делает сеть пригодной для большинства приложений. VHF модемы Satelline 3ASD могут применяться, как с использованием преимуществ функции NMS так и в прозрачном режиме.


Satel SATELLINE 3ASd NMS/VHF – это симплексный высокоскоростной радиомодем, изготовленный на современной элементной базе, с высокими техническими характеристиками и полностью обновленной архитектурой программного обеспечения. Он работает в частотных диапазонах 138 .. 174 мГц и 218 .. 238 мГц. Допустимая ширина канала 12.5 кГц или 25 кГц для скорости передачи данных в радиоканале 9600 бит/с и 19200 бит/с соответственно.


Модем Satelline-3ASD NMS использует один из трех разных режимов: режим передачи данных используется при отправке и принятии данных. Режим программирования используется при установке модема. Режим тестирования используется для выяснения качества радиосвязи. Satelline-3ASd NMS/VHF работает при напряжении 8...30 V, это позволяет для питания радиомодема использовать стандартные источники питания напряжением как 12 Vdc, так и 24 Vdc.


Радиомодем Satelline-3ASD NMS

Программное обеспечение NMS с графическим интерфейсом содержит мощные средства для проектирования радиосети, гарантирующие, что радиомодемы, работающие под управлением NMS получают и передают только требуемые сообщения. Радиомодем поддерживает три самых распространённых стандартных интерфейса: RS-232, RS-485 и RS-422. Терминальная скорость передачи данных может быть выбрана в диапазоне между 1200 бит/с и 38400 бит/с. Уровень мощности радиопередатчика может устанавливаться в пределах 100 мВт ... 5 Вт.


SATELLINE-3ASD NMS/VHF с радиатором теплоотвода является лучшим выбором, когда требуется длительная работа передатчика с мощностью 5 Вт. В зависимости от рельефа и особенностей местности может быть достигнута дальность связи до десятков километров. Особым преимуществом радиомодема Satel SATELLINE 3ASd NMS/VHF является большая дальность связи. С той же самой выходной мощностью и усилением антенны дальность связи на 30-50 процентов больше, чем та, которая достигается с модемами UHF.

Технические характеристики


Модель
Satelline-3ASD NMS
Диапазон частот
138-174
218-238 МГц
Ширина канала
12.5 kHz / 25 кГц
Число каналов
до 1760
Стабильность частоты
± 650 Гц
Тип излучения
F1D
Режим связи
Полудуплекс
Мощность несущей частоты
100 мВт, 500 мВт, 1 Вт, 5 Вт / 50 Ом
Стабильность мощности несущей частоты
+1,5 дБ / - 1,5 дБ
Чувствительность
< - 116 ... 110 дБм (BER < 10 E - 3)
Межканальное подавление
- 12 дБ
Интерфейс
RS - 232 или RS - 485, RS - 422
Разъём интерфейса
D 15, розетка
Скорость передачи данных по RS интерфейсу
300 - 38400 бит/с
Скорость передачи данных по радиоканалу
19200 бит/с (25 кГц - канал)
9600 бит/с (12,5 кГц - канал)
Формат данных
Асинхронный
Рабочее напряжение
+ 8 ... +30 В
Потребляемая мощность
1,7 ВА (прием)
6,6 ВА (передача)
0,07 ВА (ожидание)
Антенный разъём
TNC, 50 Ом, розетка
Габаритные размеры
137 x 67 x 29 мм (без радиатора)
137 x 80 x 56 мм (с радиатором)
Вес
265 г (без радиатора)
550 г (с радиатором)
Рабочая температура
-25 °C ... +55 °C (тесты в соответствии с ETSI)
-40 °C ... +75 °C (абсолютный минимум/максимум)
