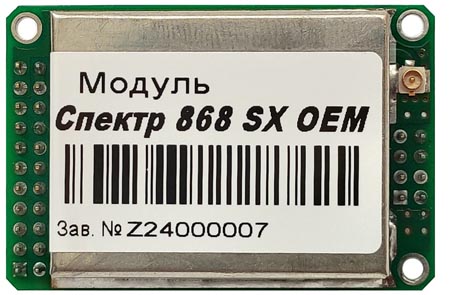

Радиомодуль Спектр 868 SX ОЕМ

Радимодули Спектр 868SX ОЕМ предназначены для встраивания в различную аппаратуру, где требуется организовать беспроводной обмен данными. Модули представляют собой малогабаритную печатную плату с интерфейсными разъемами.

Модули Спектр 868 SX ОЕМ, как правило, используются в различных системах сбора телеметрических данных, удаленного управления и т.д. Работая в «прозрачном» режиме, они легко встраиваются в уже построенные системы без необходимости доработки программного обеспечения.

Радиомодули Спектр-868 SX ОЕМ работают в диапазоне частот ISM 433 (433,92+-0,2%) МГц при номинальной выходной мощности до 10 мВт. Модули Спектр 868 SX ОЕМ предназначены для встраивания внутрь оборудования и представляют собой печатную плату без корпуса. Все сигналы последовательного порта модулей (UART) имеют уровни 3,3В КМОП и не предназначены для прямого подключения к промышленным интерфейсам RS-232/485: для этого необходимы внешние преобразователи уровней.

Спектр-868 SX ОЕМ - нелицензируемые малогабаритные радиомодули (печатная плата) для встраивания в аппаратуру пользователя. Спектр 868 SX ОЕМ предназначены для работы в системах телеметрии и автоматизации. Прозрачный удлинитель UART (RS-485/RS-232). Диапазон ISM 868 (868,7...869,2 МГц), 10/100 мВт, дальность связи до 7...9 км. До 76800 бод в эфире.

Модули Спектр 868SX ОЕМ питаются от внешнего источника питания с напряжением от 3,0 до 3,5 В (3,3 В - номинальное). Обмен данными с внешним оборудованием осуществляется по последовательному интерфейсу UART (логические уровни 3,3 В КМОП, скорости 2400…115200 бод), что позволяет подключать модули напрямую к UART микроконтроллера/микропроцессора. С помощью внешних преобразователей уровней можно получить промышленные интерфейсы RS-232 или RS-485. Входные/выходные потоки буферизируются.

Дальность связи зависит от условий местности и от характеристик применяемых совместно с модулями антенн и может достигать нескольких километров в условиях прямой видимости. Дальность связи можно увеличить благодаря возможности работы модулей в режиме «Ретранслятор».

Модули Спектр 868 SX ОЕМ имеют различные режимы («Прозрачный», «Пакетный, «Ретранслятор» и др.) с развитой системой адресации, позволяя пользователю максимально гибко использовать их при построении различных конфигураций сетей беспроводной передачи данных: точка–точка, точка–много точек, точка–много точек с базовой станцией и их комбинации.

Для модулей Спектр 868 SX ОЕМ диапазона 868 МГц: на основании Решения ГКРЧ №18-46-03-1 от 11 сентября 2018 года устройства, работающие в диапазоне 868,7...869,2 МГц с эквивалентной излучаемой мощностью до 100 мВт не требуют лицензирования и могут быть свободно использованы на территории Российской Федерации.

Функции устройства Спектр-868 SX ОЕМ

исполнения для двух ISM диапазонов - 433 МГц и 868 МГц
уменьшенные в 1,5 раза габариты - 43,5х28,5 мм
питание от напряжения от 3,0 В до 3.5 В (+3,3 В номинальное)
повышенная номинальная мощность передатчика - 100 мВт у модуля диапазона 868 МГц

Технические характеристики радиомодуля Спектр-868 SX ОЕМ

Модель	Спектр 868 SX ОЕМ
Диапазон рабочих температур:	(-40...+50) °С
Диапазон частот:	(434,92+-02,%) МГц - Спектр 433 SX ОЕМ (868,7...869,2) МГц - Спектр 868 SX ОЕМ
Чувствительность приемника:	-114 dBm (при скорости 4800 бод)
Номинальная мощность передатчика:	10 мВт - Спектр 433 SX ОЕМ 100 мВт - Спектр 868 SX ОЕМ
Тип модуляции выходного сигнала:	двухуровневая GFSK
Скорость обмена данными в эфире:	4800, 9600, 19200, 38400, 76800 бод
Способы обнаружения и исправления ошибок:	CRC8 на 32 байта (12,8) код Хэмминга, Рида-Соломона (FEC), перемежение
Напряжение питания:	3,3 В (номинальное) 3,0...3,5 В (допустимое)
Потребляемый ток:	Спектр 433 SX ОЕМ: - не более --- мА (прием) - не более --- мА (передача на макс. мощности) Спектр 868 SX ОЕМ: - не более 50 мА (прием) - не более 680 мА (передача на макс. мощности)
Интерфейс обмена данными:	UART (уровни 3,3 В КМОП) сигналы RxD, TxD, CTS, RTS, DCD/485_DE
Скорость по UART, бод: формат данных: режим обмена:	2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200 8 бит, 1 стоповый бит, 9 бит в режимах: О, Е, М, S, N асинхронный
Режимы работы:	прозрачный пакетный в сторону DTE пакетный в сторону DCE командный удаленная конфигурация смена ПО
Размер внутреннего буфера:	1 Кбайт
Габаритные размеры:	43,5х28,5 х15 мм

Комплектация модели Спектр 868 SX ОЕМ

модуль Спектр 868SX ОЕМ
ответные части интерфейсного и монтажного разъема (PBD2-22 и PBD2-8 соответственно)
паспорт с гарантийным талоном
