Аналоговая радиостанция VHF-диапазона Yaesu FTM-3100R

ограничение времени передачи (ТОТ), режим автоматического выключения (APO)

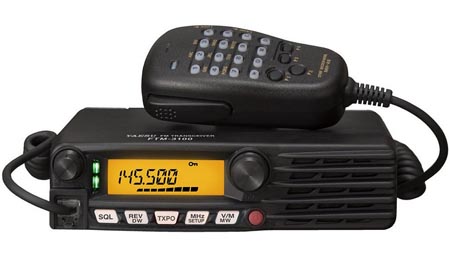

YAESU FTM-3100R - аналоговая автомобильная радиостанция VHF-диапазона. Автомобильная радиостанция YAESU FTM3100R работает в диапазоне частот 136–174 МГц, имеет 220 каналов памяти. Отличается большой выходной мощностью (до 65 Вт) и фронтальным динамиком мощностью 3 Вт, который обеспечивает громкий и чистый звук даже при высокой зашумленности.

YAESU FTM 3100R оснащена широким, подсвечиваемым ЖК-дисплеем, многоцветным индикатором и удобными органами управления, как на лицевой панели рации, так и на тангенте, тем самым обеспечивая быстрый и комфортный доступ к функционалу радиостанции.

Уровень мощности выставляется прямо на передней панели: 5, 30 или 65 Вт. Обновление софта производится через подключение к компьютеру с помощью стандартного кабеля, а все настройки можно выставить непосредственно через меню рации. При создании Yaesu FTM-3100 R была применена инновационная система тоннельного охлаждения, которая надежно защищает ее от перегревания и обеспечивает долгий срок службы.

Интуитивно понятное управление, функциональные особенности и технические характеристики Yaesu FTM3100R выгодно выделяют данную модель среди остальных стационарных раций любительского диапазона. А полнофункциональная клавиатура на тангенте и широкий ЖК-дисплей, на который транслируется вся необходимая для пользователя информация, позволят даже начинающему радиолюбителю без труда разобраться в управлении этим многофункциональным устройством, воспользовавшись всем спектром полезных опций, которыми располагает радиостанция Yaesu FTM-3100R.

Современная инновационная система охлаждения тоннельного типа эффективно и надёжно защищает выходной каскад передатчика по тепловому режиму. Наружный воздух с помощью малошумящего вентилятора засасывается через широкое вентиляционное отверстие, расположенное в нижней части корпуса радиостанции и подаётся на радиоэлементы выходного каскада передатчика.

Кроме того, в рации Yaesu FTM 3100R установлена система GM, обеспечивающая групповую или индивидуальную радиосвязь с другими участниками, которые находятся в зоне доступа. Для пользователя доступно 220 каналов памяти, автовыключение питания, функция TOT и блокировка занятого канала. Для отсечения нежелательных собеседников на канале есть коды CTCSS/DCS. Все необходимые данные отображаются на крупном дисплее с подсветкой.

Функции радиостанции FTM-3100R

220 каналов памяти + погодные
кодирование CTCSS/DCS
программирование и обновление программного обеспечения при помощи ПК
регулируемый уровень мощности, настраиваемый с лицевой панели устройства
ограничение времени передачи (ТОТ)
блокировка клавиатуры от случайных нажатий
современная система охлаждения FACC для снижения степени риска перегрева радиостанции
режим автоматического выключения (APO)

Технические характеристики трансивера YAESU FTM-3100R

Модель	YAESU FTM3100R
Вес, кг	1.3
Габариты, мм	154 х 43 х 155
Напряжение питания, В	13.8 ± 15%
Потребляемый ток, не более, А	Прием 0,7 (0,5 с закрытым шумоподавителем)
Потребляемый ток, не более, А	Передача, не более: 15 (65 Вт)/10 (30 Вт)/5 (5Вт)
Селективность	12/28 Мгц
Сопротивление микрофона, Ом	2000
Стабильность частоты, ppm	± 2,5
Уровень влагозащиты	Нет
Шаг канала, кГц	5/6,25/10/12,5/15/20/25/50/100
Диапазон рабочих температур,°С	-20...+60
Импеданс антенны, Ом	50
Каналы	220
Передатчик
Виды излучения	А1 (CW), A3 (AM), A3J (LSB / USB), F3 (FM),
Виды излучения	F1 (9600 бод «Пакет»), F2 (1200 «Пакет»).
Выходная мощность, Вт.	65/30/5
Подавление гармоник, дБ	60
Полоса пропускания, МГц	0.003
Расстройка, кГц	±5 /±2.5
Диапазон частот передачи, МГц	1.8 - 54
Диапазон частот передачи, МГц	144 - 148
Диапазон частот передачи, МГц	420 - 450
Диапазон частот передачи, МГц	0.1 - 30
Диапазон частот передачи, МГц	0.5 - 54
Диапазон частот передачи, МГц	76 - 108
Диапазон частот передачи, МГц	87.5 - 108
Диапазон частот передачи, МГц	108 - 154
Диапазон частот передачи, МГц	430 - 450
Диапазон частот приема, МГц	136 - 174
Приемник
Максимальная мощность звукового сигнала, Вт	3 (при напряжении бортовой сети 13.8 В)
Промежуточные частоты, Мгц/кГц	1-ая 47,25 МГц
Промежуточные частоты, Мгц/кГц	2-ая 450 кГц
Сопротивление нагрузки аудиотракта, Ом	8
Тип приемника	Супергетеродинный с двойным преобразованием
Чувствительность приемника, дБ/мкВ	0,2(A1,A3J,F3) 2(A3)
Чувствительность приемника, дБ/мкВ	AM: 32 мкВ (500кГц-1.8 МГц), 2 мкВ (1.8 МГц-28 МГц), 2 мкВ (28 МГц-30 МГц), 2 мкВ (50 МГц-54 МГц)
Чувствительность приемника, дБ/мкВ	SSB / SW: 0,25 мкВ (1.8 МГц-28 МГц), 0,25 мкВ (28 МГц-30 МГц), 0,25 мкВ (50 МГц-54 МГц), 0,125 мКВ (144 / 430 МГц)
Чувствительность приемника, дБ/мкВ	FM: 0,5 мкВ (28 МГц-30 МГц), 0,32 мкВ 50 МГц-54 МГц), 0,2 мкВ (144 / 430 МГц)
Ширина кривой избирательности (-6дБ/-60дБ)	0.20 (широкая полоса), 0.22 (узкая полоса)

Комплектация рации YAESU FTM 3100R

Рация Yaesu FTM-3100 R
DTMF микрофон
Мобильный крепежный кронштейн
DC Шнур питания с предохранителем
Запасной предохранитель
USB кабель
Устойчивые ножки
Руководство по эксплуатации
