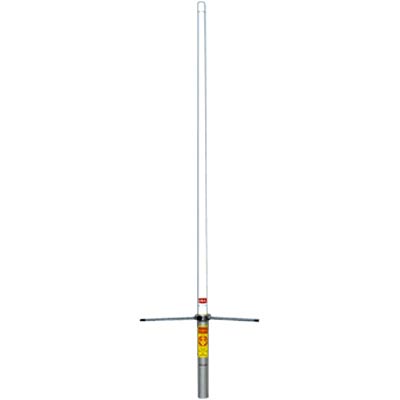

Анли A-100DB - настраиваемая стационарно-базовая антенна с круговой диаграммой направленности, работающая одновременно в двух радиолюбительских диапазонах VHF(143-148 МГц) и UHF(430-460 МГц), предназначенная как для эксплуатации в сетях связи, так и для их создания. Антенна Anli A-100DB настраивается методом укорочения.

Усиление антенны A100DB составляет 3,5/6 дБ (VHF/UHF) с максимальной мощностью до 200 Вт. Базовая антенна A-100 DB построена по принципу параллельного сложения мощностей коллинеарно расположенных излучающих элементов, за счет этого достигается сужение ДН в вертикальной плоскости (чем больше длина антенны, тем уже ДН и выше усиление).

Излучающие элементы помещены в пластиковый корпус из высокопрочного фибергласа, устойчивый к ветровым нагрузкам(до 160 км/ч ).Для соединения антенн с кабелем использованразъем UHF PL-259 (гнездо). Все модели комплектуются универсальным узломкрепления для установки на мачту диаметром 30-70 мм.

Настройка базовой антенны Анли A-100 DB осуществляется подрезкой антенного полотна, которое изготовлено из качественного медного сплава. Для настройки на нужную полосу частот необходимо разобрать антенну и обрезать полотно согласно прилагаемой инструкции. Элементы антенны и антенный штырь заключены в прочный фибергласовый корпус, который обеспечивает прекрасную устойчивость к ветровым нагрузкам - до 45 м/сек!

Конструкция антенны Anli A-100 DB выполнена по принципу фазированной решетки с расположением элементов по одной оси (соосная антенна). Такой подход обеспечивает одновременную работу антенны на разных значениях длины волны и сужение диаграммы направленности в вертикальной плоскости, увеличивая тем самым максимальный коэффициент усиления. Несмотря на компактные размеры, данная антенна обеспечивает усиление до 6 dBi в UHF диапазоне.

Точная настройка базовой антенны Анли A100 DB путем укорочения антенного штыря и при помощи измерительных приборов - КСВ-метров, которые позволяют анализировать характер распространения радиоволн в коаксиальном кабеле или волноводе.

Питание антенны осуществляется заземленным автотрансформатором. Для подключения ВЧ кабеля использован разъем UHF PL-259 (гнездо). Возможна поставка антенн с разъемом N (гнездо) на заказ. Антенна Anli A-100 DB поставляется настроенной на диапазон 420-440 МГц, перестройка на другие диапазоны осуществляется согласно прилагаемой инструкции путем укорочения излучающих элементов.

Функциональные достоинства антенны Анли A-100 DB

Высота корпуса антенны - 1100 мм
Диапазон рабочих частот - 143-148(1/4 λ) и 430-460(3/4 λ) МГц
Материал антенного полотна - медь
Материал корпуса - фиберглас
Тип антенны - коллинеарная (соосная)
Коэффициент усиления антенны в диапазоне VHF - 3,5 dBi
Коэффициент усиления антенны в диапазоне UHF - 6,0 dBi
Максимальная подводимая мощность - 200 Ватт
Параметр КСВ - не хуже 1.5
Волновое сопротивление - 50 Ом
Вертикальная поляризация
Устойчивость к ветровой нагрузке - 160 км/ч
Разъем подключения - UHF-гнездо
Вес антенны - 1100 г
Температура эксплуатации от -45 °С до +85 °С
Способ крепления - на трубу диаметром от 30 до 70 мм

Технические характеристики антенны A-100 DB

Модель	A100DB
Диапазон рабочих частот, МГц	143-148 / 430-460
КСВ на резонансной частоте	<1.5
Усиление, dBi	3.5/6
Длина, м	1.15
Вес, кг	1.1
Входное сопротивление, Ом	50
Тип антенны	коллинеар
Поляризация	вертикальная
Макс.мощность, Вт	200
Разъем питания	UHF-гнездо

Комплектация поставки антенны Anli A-100DB

Антенна Анли A-100DB
Хомуты крепления на мачту
Техническая документация
Упаковка
