Инструкция к FM радиостанции OPTIM WT-555

Обложка инструкции к рации Optim WT555

Внешний вид радиостанции


Зарядка батареи


Установка/снятие батарейного отсека


Установка антенны


Установка внешнего микрофона/наушника


Установка/снятие поясной клипсы


Включение/отключение питания, регулировки уровня громкости


Режим передачи/приёма


Отключение шумоподавителя


Выбор канала


Функции меню


Индикация рабочей частоты


Сканирование


Подсветка дисплея


Таймерное отключение передачи (ТОТ)


Блокировка клавиатуры


Режим активации передачи голосом (VOX)


Функция избирательного вызова (CTCSS и DCS)


Запрет работы на занятом канале


Проводное клонирование


Технические характеристики




Благодарим Вас за то, что Вы выбрали радиостанцию Optim WT-555. Мы уверены, что эта простая в применении радиостанция обеспечит Вам удобную и надежную связь. Радиостанции Optim WT-555 созданы на базе последних достижений промышленности, поэтому Вы будете довольны их качеством и техническими характеристиками.


Важно!


Данная радиостанция относится к классу устройств PMR-446 (мобильная радиосвязь индивидуального пользования), на которые распространяются правила упрощенной процедуры продажи и регистрации без выделения разрешения на частоту. По своим конструктивным особенностям радиостанция Optim WT-555 пригодна для эксплуатации в тяжелых условиях и предназначена для организации симплексной радиосвязи разнообразных групп пользователей: охотников, рыболовов, туристов и т.п.


Меры предосторожности


Пожалуйста, ознакомьтесь со следующими мерами предосторожности во избежание возникновения возгорания, причинения вреда здоровью и повреждения радиостанции Optim WT555.

  • Не используйте радиостанцию Оптим ВТ 555 на АЗС и в момент заправки автомобиля.
  • Не подвергайте радиостанцию Optim 555 длительному воздействию прямого солнечного света и высоких температур, не кладите радиостанцию вблизи нагревательных приборов.
  • Не храните радиостанцию Optim WT-555 в чрезмерно запыленных, сырых местах или на неустойчивых поверхностях.
  • Не используйте антенну для переноски радиостанции Optim WT555, не допускайте резких перегибов антенны. Помните, включение радиостанции Оптим WT-555 на передачу с поврежденной антенной или без антенны приводит к выходу радиостанции из строя.
    Внимание! На неисправности радиостанции вызванные работой с поврежденной антенной или без антенны гарантийные обязательства не распространяются.
  • Не допускайте длительной работы радиостанции Optim WT-555 на передачу. Это может привести к перегреву радиостанции и выходу её из строя. Рекомендуемый режим работы — 1 минута передача, 4 минуты приём.
  • Для технического обслуживания радиостанции обращайтесь только в квалифицированные сервисные центры

Внешний вид радиостанции

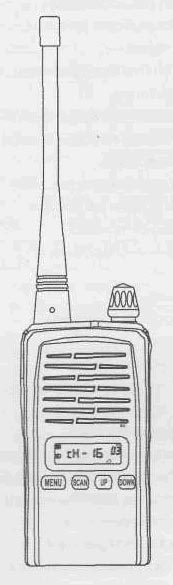

Внешний вид радиостанции Optim WT 555


Зарядка батареи


Вставьте вилку зарядного устройства в электрическую розетку. На зарядном устройстве загорится оранжевый светодиод.

Вставьте батарейный отсек или радиостанцию Optim 555 с батарейным отсеком в зарядное устройство. Убедитесь, что контакты батарейного отсека соприкасаются с клеммами зарядного устройства. На зарядном устройстве загорится светодиод красного цвета и начнется процесс зарядки аккумулятора. Ориентировочно через 5 часов батарея будет заряжена и цвет светодиода сменится на зеленый. Отсоедините адаптер от сети питания.


Примечание:


- Новая батарея поставляется с неполной зарядкой. До того как начать использование зарядите новую батарею.


- Новая батарея или батарея после длительного хранения (более 2-х месяцев) набирает нормальную емкость в течение нескольких циклов разряда и заряда.


- Не оставляйте батарею в зарядном устройстве после зарядки.


- Не включайте радиостанцию во время зарядки. Это может помешать правильной зарядке аккумулятора и/или повредить радиостанцию


Установка/снятие батарейного отсека


Совместите направляющие батарейного отсека с соответствующими пазами в нижней части радиостанции Оптим WT-555. Легким усилием вставьте батарейный отсек в корпус радиостанции до щелчка.


Для снятия батарейного отсека оттяните запирающую защелку в верхней части корпуса батарейного отсека, выньте батарейный отсек вверх из радиостанции Optim WT555.


Примечание:


- Не допускайте короткого замыкания клемм аккумулятора


- Не подвергайте аккумулятор воздействию высоких температур


- Не бросайте аккумулятор в огонь


- Не разбирайте батарейный отсек


- Не выбрасывайте отслужившие свой срок аккумуляторы вместе с бытовыми отходами


Установка антенны


Удерживая антенну основанием вниз, вкрутите ее в разъем на верхней части радиостанции Оптим ВТ 555 вращательным движением по часовой стрелке до упора. При установке антенны не . прикладывайте чрезмерных усилий.



Установка внешнего микрофона/наушника


Установите штекер микрофона/наушника в соответствующий разъем

Примечание:

Когда используется внешний микрофон/наушник, водонепроницаемость радиостанции не обеспечивается в полном объеме.


Установка/снятие поясной клипсы


Вставьте клипсу в пазы аккумулятора и задвиньте ее до щелчка.

Для снятия, оттяните защелку в верхней части клипсы, сдвиньте ее и отсоедините от аккумулятора.


Включение/отключение питания, регулировки уровня громкости


Поверните ручку по часовой стрелке для включения радиостанции. Для выключения поверните ручку против часовой стрелки до щелчка. При включенной радиостанции Optim WT555 поворот ручки устанавливает желаемый уровень громкости.


Режим передачи/приёма


Для вызова абонента нажмите и удерживайте кнопку [РТТ] (push-to-talk - нажми и говори) и говорите в микрофон. Отпустите кнопку для перехода в режим приема.


Режим передачи/приёма станции Optim 555

Отключение шумоподавителя


При нажатой кнопке [MONI] шумоподавитель отключается и в динамике радиостанции Оптим WT-555 слышны эфирные шумы.


Отключение шумоподавителя на радиостанции Optim WT-555

Выбор канала

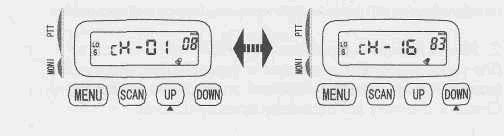

В режиме приёма нажмите кнопки [UP] или [DOWN] для выбора канала. В радиостанции Optim WT-555 может быть запрограммировано до 16 каналов.

Примечание:

Диапазон PMR-446 содержит всего 8 частотных каналов. 16 каналов радиостанции Optim 555 позволят Вам использовать различные установки кодов CTCSS/DQT на одних и тех же частотах.


Выбор канала в рации Optim 555

Функции меню


Для перехода в меню, в режиме приёма, нажмите кнопку [Menu]. Радиостанция перейдёт в режим меню, на дисплее будет индицироваться символ «f». Через 5 секунд радиостанция Оптим WT-555 вернётся в режим приёма.


Функции меню рации Optim WT 555

Индикация рабочей частоты

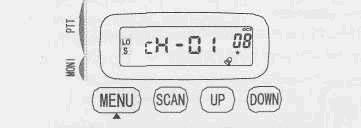

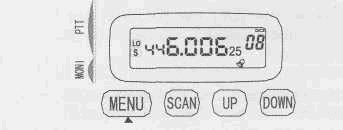

В режиме меню нажмите кнопку [Menu]. Индикация не дисплее изменится с номера канала на значение рабочей частоты. Повтор вышеуказанной операции вызовет переход на индикацию номера канала.


Индикация рабочей частоты в трансивере Optim WT555

Сканирование


В режиме меню нажмите кнопку [Scan], радиостанция перейдёт в режим сканирования. Во время сканирования радиостанция Optim WT-555 циклически переключает каналы, внесенные в список сканирования. Когда радиостанция Оптим 555 примет сигнал в каком-нибудь канале, сканирование будет приостановлено, и Вы услышите в динамике голос абонента.


Сканирование в рации Optim WT 555

Функция сканирования будет возобновлена через некий промежуток времени после приема сигнала. Этот промежуток может быть установлен от 0,5 до 5 секунд.


Поставщиком может быть установлен один из 4 следующих вариантов перехода на передачу в режиме сканирования: Выбранный канал.

При нажатии кнопки PTT во время сканирования радиостанция Оптим WT-555 всегда будет производить передачу с того канала, с которого началось сканирование.

Выбранный канал или текущий рабочий канал. При нажатии РТТ во время сканирования радиостанция будет производить передачу с того канала, с которого началось сканирование. Если нажать [РТТ] во время паузы сканирования (при остановке на занятом канале), радиостанция будет передавать с текущего канала.

Приоритетный канал. Радиостанция Оптим 555 всегда будет производить передачу сигнала с приоритетного канала в списке сканирования при нажатии на [РТТ].

Приоритетный канал или текущий рабочий канал. При нажатии РТТ во время сканирования радиостанция будет производить передачу с приоритетного канала списка сканирования. Если нажать [РТТ] во время паузы сканирования (при остановке на занятом канале), радиостанция Optim WT-555 будет передавать с текущего канала.


Примечание: «Текущий рабочий канал»

- Канал, на котором радиостанция приостановила сканирование после приема сигнала.


«Выбранный канал»

- Канал, с которого началось сканирование.


«Приоритетный канал»

- Приоритетный канал в списке сканирования, установленном поставщиком.


Подсветка дисплея

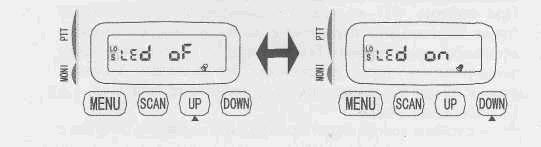

В режиме меню нажмите кнопку [UP], на дисплее появится сообщение «LED ON/OFF», используя кнопки [UP] или [DOWN] включите или отключите режим автоматической подсветки дисплея.

При включенном режиме подсветка дисплея включается на 5 секунд при включении радиостанции Оптим 555 или нажатии любой кнопки под дисплеем.


Подсветка дисплея станции Optim WT 555

Таймерное отключение передачи (ТОТ)

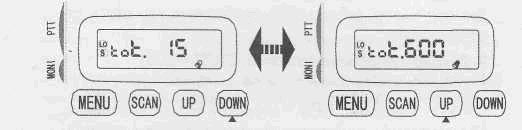

В режиме меню нажмите кнопку [DOWN], на дисплее появится сообщение  и время таймерного отключения в секундах, используя кнопки [UP] или [DOWN] выберете необходимое значение в пределах от 15 до 600 секунд. Цель таймерного отключения передачи - не допустить использование канала в режиме передачи дольше определенного времени, а так же предотвратить быстрый разряд батареи или повреждение радиостанции Optim WT555 при случайном нажатии кнопки [РТТ]. Если Вы удерживаете радиостанцию в режиме передачи дольше запрограммированного времени, передача будет прервана, и Вы услышите звуковой сигнал. Для прекращения звукового сигнала отпустите кнопку [РТТ]. Для возобновления передачи снова нажмите кнопку [РТТ].


Таймерное отключение передачи приемопередатчика Optim WT555

Блокировка клавиатуры


Одновременно нажмите кнопки [MENU] и [DOWN] и удерживайте их не менее 3 секунд. Все клавиши кроме [РТТ] и [MONI] будут заблокированы. Блокировка клавиш будет снята после выключения радиостанции или после повторного нажатия той же комбинации кнопок.


Блокировка клавиатуры в моделе Optim WT555


Режим активации передачи голосом (VOX)


Режим активации передачи голосом доступен только при использовании головной гарнитуры или внешнего микрофона. Вставьте разъём головной гарнитуры или внешнего микрофона в соответствующее гнездо. На дисплее отобразится символ «VOX».

Говорите в микрофон гарнитуры, радиостанция Optim WT-555 перейдёт на передачу без нажатия на кнопку [РТТ]

Прекратите говорить, радиостанция Optim WT555 остановит передачу и перейдет в режим приема.

Для отключения режима VOX отсоедините гарнитуру от радиостанции,


Функция избирательного вызова (CTCSS и DCS)


CTCSS - тональный, DCS - цифровой код, передаваемый радиостанцией на неслышимой частоте, вместе с речевой информацией. На некоторые каналы могут быть заранее запрограммированы CTCSS и DCS коды. Когда Вы получаете сигнал, код которого отличается от установленного в Вашей радиостанции Оптим WT-555, Вы не слышите этого сигнала. Более того, передаваемые Вами сигналы будут слышны только абоненту, код радиостанции которого совпадает с кодом Вашей. Номер выбранного кода индицируется в правом верхнем углу дисплея.

Примечание:

Использование CTCSS/DCS кода позволяет Вам избежать прослушивания нежелательных сигналов, но не делает Ваше общение на данном канале конфиденциальным.


Запрет работы на занятом канале


Данная функция может быть заложена в радиостанцию во избежание возникновения взаимных помех между абонентами, работающими на одном канале.


Проводное клонирование


Проводное клонирование — это функция, позволяющая с радиостанции-оригинала, ранее запрограммированной на компьютере, программировать радиостанции-клоны без использования компьютера. Для проводного клонирования используется специальный кабель (в комплект радиостанции не входит).


A. Включите радиостанцию-оригинал, удерживая нажатыми кнопки [РТТ] и [MONI]. После звукового сигнала отпустите кнопки и не позднее 3-х секунд нажмите кнопку [Menu]. Радиостанция перейдёт в режим клонирования, на дисплее появится символ «Clone» и светодиод загорится оранжевым цветом.

B. Соедините радиостанцию-оригинал, с радиостанцией- клоном используя кабель для клонирования. Включите радиостанцию-клон.

C. Нажмите один раз кнопку [РТТ] на радиостанции- оригинале. Начнётся передача данных 8 радиостанцию-клон. Пока идет передача, на дисплее оригинала будет отображаться символ «-CL-» и будет мигать красный светодиод, а на клоне — жёлтый светодиод и символ «-РС-».

D. Если данные переданы успешно, на оригинале загорится оранжевый светодиод, на дисплее кратковременно отобразится «-END-» и через некоторое время «Clone». Выключите радиостанцию-клон и отключите от неё провод клонирования. Если передача данных не удалась, на дисплее оригинала отобразится «-Err-». Проверьте правильность подключения радиостанций и повторите передачу данных снова.

Е. Если Вы хотите запрограммировать несколько радиостанций Optim WT555, повторите пункты В, С и D для каждой из них.

Технические характеристики


Модель
Optim WT-555
Диапазон частот
433,075 - 434,775 МГц
Количество каналов
16
Выходная мощность
4 Вт
Шаг частотной сетки
5/6.25 кГц
Режим модуляции
частотная (F3E)
Управление частотой
ФАПЧ
Чувствительность (12 дБ SINAD)
0.2 мкВ
Диапазон рабочих температур
-10..+55 C
Габаритные размеры
95х49х27 мм
Вес с аккумулятором
200 г
