iRZ RUH3 роутер

Защита передаваемой информации, проброс TCP/UDP-портов, последовательные порты RS232-RS422

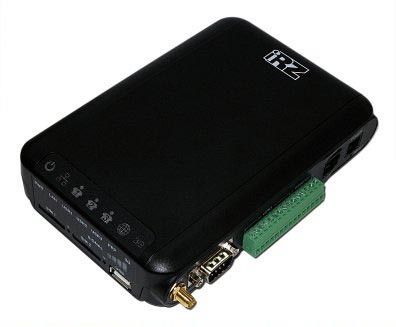

iRZ RUH3 — многофункциональный роутер с поддержкой HSUPA/HSDPA/UMTS/EDGE/GPRS, обеспечивающий работу в 3G сетях. Маршрутизатор RUH 3 имеет возможность переключения между двумя SIM-картами, обеспечивающими резервирование связи. Открытая программная платформа позволяет встраивать пользовательское ПО и использовать модем для решения различных задач.

GSM радиотерминал iRZ Router RUH 3 применяется для беспроводного соединения торговых терминалов и банкоматов с управляющим центром, головного офиса с удаленными филиалами, узлов промышленного оборудования, систем охраны и наблюдения, мониторинга и управления, а также других системах, требующих высокоскоростного соединения с Интернет.

Сотовый модем ИРз RUH3 может сохранять прочностные характеристики при воздействии механических нагрузок, соответствующих 15 степени жесткости для синусоидальной вибрации ГОСТ 30631-99: в аппаратуре, работающей на ходу, устанавливаемой на тракторах и гусеничных машинах и водном транспорте (быстроходные катера, суда на подводных крыльях и т.п.), а также на технологическом оборудовании и сухопутном транспорте, если частота вибрации превышает 80 Гц. Радиомодем iRZ Router RUH3 выполнен в пластиковом корпусе.

В радиороутере RUH 3 последовательные порты реализованы в виде интерфейсов RS232, RS422, RS485. Для подключения COM-порта по интерфейсу RS232 используется разъём DB-9. Последовательный порт определяет функционал радиотерминала и позволяет решать задачи телеметрии и телемеханики. Он может быть использован для: сбора данных или управления оборудованием по сети средствами дополнительного программного обеспечения; соединение двух удалённых устройств с COM-интерфейсами через сеть Internet. USB-интерфейс выполнен с использованием стандартного разъёма USB-A «female», и работает в соответствии со спецификацией стандарта USB 1.1.

При выборе антенны, прежде всего, следует обратить внимание на позиции, ориентированные для работы в сети UMTS, т.к. сотовый радиотерминал ИРЗ РУХ 3 разработан прежде всего для работы в сетях UMTS. Модели других антенн, также обеспечат нормальную работу в сетях операторов сотовой связи, но не смогут обеспечить полноценное использование функционала роутера, и каналы связи будут ограничены по скорости.

Одним из важных моментов, влияющих на качество работы вычислительного комплекса, построенного на базе радиотерминалов, является процесс подключения антенны к устройству. Перед подключением антенны рекомендуется установить/проверить следующие параметры: качество исполнения разъёма антенного кабеля; длина кабеля и чувствительность антенны; назначение антенны (например, miniGSM-антенны не всегда подойдут для решения задач, требующих широкую пропускную способность канала).

Доступ к устройству можно осуществить удалённо (через Интернет, после того как роутер установит связь по GPRS/EDGE/3G) и локально (используется кабель Ethernet), соединив напрямую терминал iRZ RUH 3 с компьютером. Для получения доступа к web-интерфейсу роутера требуется любой стандартный Интернет-браузер, поддерживающий HTTP 1.0, например, Opera, Firefox, IE, Chrome. Сотовый маршрутизатор ИРЗ РУХ3 имеет в нижней части корпуса специальные пазы, поэтому он крепится на DIN-рейку без каких-либо дополнительный приспособлений.

Функционал программного обеспечения GSM устройства iRZ RUH 3

OpenVPN (Средство организации защищённой сети)
Служба OpenVPN является одной из основных служб, определяющих функционал роутера iRZ. Служба OpenVPN многогранна и ее настройка зависит от конкретного случая применения. Ключевыми возможностями являются: возможность организации защищённого канала данных объединение множества географически разнесённых точек в едином виртуальном пространстве (виртуальная IP-сеть) сокращение затрат на внешние IP-адреса за счёт смены роли узлов на момент подключения (клиент-сервер).

2 SIM (Резервирование SIM-карты)
Защищает от потери связи с объектом за счёт автоматического перехода на вторую SIM-карту.

Serial Port (Обработка данных COM-порта)
Обеспечивает и контролирует работу с данными, проходящими через COM-порт. Определяет основной функционал роутера благодаря возможности организации прозрачного канала связи между подключённым устройством и удалённым объектом (диспетчерской, либо другим устройством).

IPSec (Защита передаваемой информации)
Высоконадёжное средство защиты информации, часто используемое в банковских коммуникациях Позволяет создать связь точка-точка между двумя узлами, и одновременно объединить разнесённые в пространстве подсети.

Firewall (Встроенный сетевой экран)
Сетевой экран является одним из главных компонентов любого сетевого пограничного устройства. Обеспечивает защиту от проникновения во внутреннее сетевое пространство, к которому подключён роутер. Так же может решать задачи, подобные перенаправлению портов (port forwarding).

GRE (Туннелирование данных по схеме точка-точка)
Средство организации виртуального канала связи между двумя узлами в IP-сети. Может быть использовано для объединения сетей.

DHCP (Служба предоставления IP-адресов)
Обеспечивает и контролирует адресное пространство сети, к которой подключён роутер.

Port Forwarding (Проброс TCP/UDP-портов)
Позволяет установить связь с устройствами, находящимися во внутренней IP-сети, к которой подключён роутер путём перенаправления трафика с внешнего интерфейса на заданный изначально внутренний узел.

Static Routes (Статическая маршрутизация)
Запоминает указанные пользователям маршруты к подсети, либо узлу.

Watchdog (Сторожевой таймер)
Постоянно контролирует состояние операционной системы на предмет зависания. Функция актуальна в решениях с повышенным требованием к сбоеустойчивости.

Reserve Link (Резервирование Интернет-канала) Позволяет использовать GSM-соединение в качестве резервного канала при отсутствии проводного подключения к Интернет.

USB-LAN (Дополнительный Ethernet-интерфейс по USB)
Обеспечивает возможность использовать USB-интерфейс в качестве сетевого (Ethernet) интерфейса. Может быть включён в эксплуатацию функцией Reserve Link.

Alias (Виртуальный IP-адрес на основном Ethernet)
Позволяет использовать на одном физическом Ethernet-интерфейсе второй IP-адрес.

Daily Reboot (Ежедневная перезагрузка)
Может быть использована для ежедневной перезагрузки роутера. Используется в качестве превентивной меры предотвращения зависания устройства.

Backup/Restore (Сохранение / восстановление конфигурации)
Обеспечивает сохранность всех настроек устройства и позволяет их восстанавливать на этом, либо других устройствах.

VRRP (Резервирование основного шлюза сети)
Протокол VRRP разработан для обеспечения возможности поддерживать работоспособность сети за счёт использования нескольких взаимозаменяющих друг друга роутеров в случае отказа одного из них.

Web-интерфейс (Удалённый доступ к web-интерфейсу)
Основное средство управления, настройки и мониторинга состояния роутера.

Telnet (Удалённый доступ к консоли)
Предоставляет пользователю возможность управления роутером с помощью команд Linux. Использование консоли управления значительно расширяет возможности управления роутером.

SSH (Защищённый удалённый доступ к консоли)
Аналог Telnet, весь ввод и вывод информации осуществляется по защищённому каналу.

SNMP (Мониторинг состояния по сети)
Специализированный протокол управления и мониторинга состояния сетевых устройств. В текущей версии позволяет только наблюдать за статусом и состоянием интерфейсов, а так же получать дополнительную информацию об устройстве.

Send Report (Генерирование всей отладочной информации)
Страница отправки отладочной информации. Рекомендуется к отправке при обращении в службу тех. поддержки iRZ для сокращения времени определения проблемы.

Ping Test (Проверка связи с узлом)
Стандартная команда проверки связи с узлом на уровне IP, может быть вызвана через web-интерфейс.

System Log (Служба регистрации системных событий)
Страница системного журнала позволяет отслеживать все системные события. Доступны несколько режимов фиксирования сообщения.

Connection Log (Служба регистрации Интернет-соединений)
Журнал Интернет-соединения. Позволяет получить информацию о прошедших подключениях и ошибках соединения.

Startup Script (Сценарий автозапуска)
Позволяет существенно расширить встроенный функционал роутера. Команды/сценарии, сохранённые на этой странице будут выполняться при каждом запуске устройства.

IP-Up Script (Сценарий автозапуска)
Аналог Startup-Script, но запуск сценария/команды происходит при успешном GPRS-подключении.

IP-Down Script (Сценарий автозапуска)
Выполняется при отключении GPRS-соединения.

Send SMS (Отправка пользовательского SMS-сообщения)
Позволяет отправить короткое сообщение на заданный номер. Поддерживается только латиница.

Disable PIN (Отключение проверки PIN-кода на SIM-карте)
Отключает на SIM-карте защиту доступа по PIN-коду.

NTP / Clock (Настройка часов и режима их синхронизации) Позволяет указать точное время, а так же настроить интегрированный «сервер времени» NTP. Поддерживается синхронизация с внешними корневыми NTP-серверами.

Unit Name (Уникальное имя устройства)
Строка, указанная на данной странице призвана сделать роутер узнаваемым в рамках проекта.

Функциональные свойства роутера RUH3

• настройка NAT для доступа к внутренним ресурсам сети извне;
• клиент DYNDNS для обновления информации о доменном имени при использовании динамического IP-адреса;
• GRE, IPsec и OpenVPN туннели;
• синхронизация внутренних часов с внешними источниками;
• две SIM-карты с автоматическим подключением;
• удаленный доступ к внешним устройствам с COM-портами по TCP/IP;
• уведомление о включении, установке или потере GPRS-соединения через SMS сообщения;
• отправка SMS через Telnet и через Web-интерфейс;
• DHCP Server;
• Firewall

Интерфейсы радиотерминала iRZ Router RUH 3

• Ethernet (RJ45)
• последовательный порт (RS232)
• USB-A
• разъем питания TJ6-6P6C
• последовательный конфигурируемый RS485/RS422
• 9 GPIO

Технические характеристики GSM радиомаршрутизатора iRZ RUH 3

Комплектация радиомодема RUH3

• GSM роутер ИРз RUH3
• Адаптер питания 12В/1000мА
• Антенна SMA разъемом
• 2 сетевых кабеля
• Заводская упаковка
