GSM репитеры PicoCell усилители сотового сигнала PICOCELL двухдиапазонные усилители сигнала сотовой связи

Ретранслятор Picocell E900/1800 SXB+

Расширенный диапазон (EGSM900+GSM900+UMTS900+LTE1800), площадь покрытия до 300 м2, одновременно может обслуживать до 20 абонентов

Репитер Пикоселл E900/1800 SXB+ предназначен для усиления радиосигналов сетей сотовой связи. Устанавливается внутри жилых, офисных и других помещениях, изолированных от прямого воздействия окружающей среды. Применение репитера PicoCell E900/1800SXB+ исключает наличие «мертвых» зон внутри помещений площадью до 300 м², где уровень сигнала недостаточен для уверенной работы абонентских телефонов.

Усилитель Пикоселл E900/1800SXB+ является комплектующим изделием для построения ретрансляционных систем сотовой связи. Репитер PICOCELL E900/1800SXB+ предназначен для усиления радиосигналов сетей подвижной радиотелефонной связи стандартов EGSM900/DCS1800/UMTS900/LTE1800.

Репитер Picocell E900/1800 SXB+ используется для усиления радиосигнала стандартов связи стандартов GSM 900 и 1800. Применение обеих стандартов (GSM 900 и 1800) позволяет репитеру PICOCELL E900/1800 SXB+ охватить 100% всех операторов GSM (голосовая связь). Однако, если Ваши телефоны внутри помещения работают в режиме 3G (интернет+голос), то необходимо применять репитер 3G c поддержкой частоты 2000 Мгц.

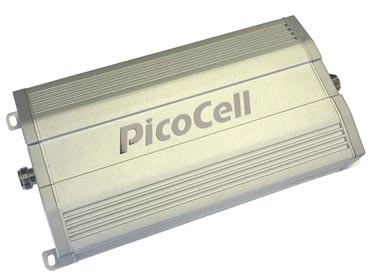

Корпус ретранслятора Picocell E900/1800SXB+ выполнен из алюминиевого сплава, что позволяет одновременно обеспечить механическую прочность конструкции, хороший отвод тепла и необходимую экранировку от различных помех. На корпусе репитера имеются уголки с отверстиями, используемые для крепления репитера на стене или любой другой вертикальной поверхности.

Рекомендуемый режим работы ретранслятора Picocell E900/1800 SXB+

При перегрузке репитера (сигнал от базовой станции слишком велик) светодиодный индикатор ALARM меняет зеленый или оранжевый цвет свечения на красный. В этом случае уменьшите коэффициент усиления репитера, а если этого недостаточно, измените ориентацию направленной в сторону базовой станции наружной антенны до погасания красного индикатора перегрузки. Если красный индикатор перегрузки светится при любом положении наружной антенны возможно самовозбуждение ретранслятора... Для устранения проблем связанных с возбуждением, ретранслятор снабжен системой защиты сети, которая отслеживает работу канала «телефон-станция» и если АРУ (автоматическая регулировка усиления) репитера не справляется с возбуждением, защита сети отключает ретранслятор. Отключите питание ретранслятора. Устраните причины возбуждения и снова включите репитер. Если индикатор ALARM не поменяет цвет на зеленый или оранжевый, то это может означать, что данное расположение элементов системы приводит к самовозбуждению репитера. Это свидетельствует о недостаточной развязке между внутренней и внешней антеннами. Также причиной может быть некачественная установка кабельных разъемов и/или использование кабеля ненадлежащего качества.

Принцип работы репитера PICOCELL E900/1800 SXB+

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в репитер, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту . При необходимости может быть установлено несколько внутренних антенн, которые подключаются к репитеру через разветвители (возможность подключения нескольких антенн зависит от характеристик репитера, количества кабеля в системе усиления и условий применения репитера). В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в репитер, где усиливаются до необходимого уровня, по- ступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность репитера автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без репитера.

Функциональные достоинства ретранслятора Пикоселл E900/1800SXB+

• Мощность усилителя до 17 дБм
• Усиление 65 дБ
• Расширенный диапазон (EGSM900+GSM900+UMTS900+LTE1800)
• Встроенная система защиты от самовозбуждения и радиопомех, возникших в полосе Up-link канала
• Площадь покрытия до 300 м2
• Одновременно может обслуживать до 20 абонентов
• Минимум отрицательного воздействия на экологию
• Эффективная система защиты сети оператора от помех

Технические характеристики репитера PICOCELL E900/1800SXB+

Комплектация сотового усилителя PicoCell E900/1800SXB+

• Репитер PICOCELL E900/1800SXB+
• Сетевой адаптер питания
• Комплект крепежа к стене
• Инструкция по эксплуатации
