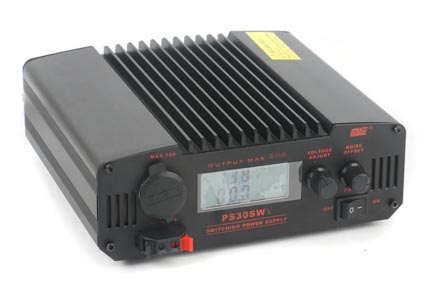

QJE PS30SWV импульсный источник питания

Защита от превышения температуры ключевого транзистора, Защита от короткого замыкания и различных перегрузок

Импульсный источник питания QJE PS 30SWV предназначен для питания аппаратуры связи и автомобильной электроники с напряжением 12 вольт. Блок питания PS 30 SWV оснащен ЖК-дисплеем отображающим выходное напряжение и потребляемый ток, имеет регулятор выходного напряжения а так же регулятор подавления импульсных помех.

Источник питания постоянного тока QJE PS30SWV представляет собой универсальный и высокоэффективный низкопрофильный импульсный блок питания с режимами регулировок уровней выходного напряжения и собственных пульсаций (фильтром шумов). QJE PS 30 SWV является уже пятой модификацией популярной модели QJ-PS30SW, а его стоимость почти в два раза ниже, чем стоимость аналогичных моделей от популярной фирмы Alinco.

Блок питания QJE PS30SWV очень прост в работе и обладает высокими эксплуатационными характеристиками. Рациональное размещение его органов управления и стильный дизайн корпуса создают максимальный комфорт для пользователя. Органы управления показаны на рисунках ниже.

Блок питания PS 30 SWV - импульсный блок питания с функцией устранения шума был специально разработан для совместной работы с оборудованием радиосвязи КВ и УКВ диапазонов. QJE PS 30SWV предназначен для подключения самого широкого спектра радиооборудования. Импульсный блок питания с максимальным током до 32А с входным напряжением 220В и регулируемым выходным напряжением от 9 до 15 вольт. Большинство импульсных блоков питания имеют существенный недостаток – вызывают шум в приёмном тракте чувствительной радиоаппаратуры.

На лицевой панели расположено гнездо прикуривателя с максимальным током — 10А и клеммы для аппаратуры с током потребления до 3А. На задней панели расположены силовые клеммы для подключения аппаратуры с током потребления до 30А. Модель QJE PS 30 SWV имеет встроенную защиту от превышения выходных напряжений, перегрузок и от коротких замыканий, обеспечивая надёжную защиту подключенного оборудования.

PS30SWV является высокоэффективным компактным лёгким импульсным блоком питания с высокими эксплуатационными характеристиками. Он разработан специально для оборудования связи с минимальным уровнем шума. Даже в том случае, когда шум есть, его можно уменьшить с помощью ручки регулировки уровня шума.

В модели QJE PS30 SWV эта проблема полностью решена за счёт применения функции подавления паразитных шумов. Теперь вы не будите раздражаться, слушая сигналы вашего корреспондента среди рёва импульсных помех. Плавная регулировка уровня пульсаций позволяет практически полностью избавиться от этого неприятного шума и сделает работу в эфире максимально удобной и комфортной.

Модель PS30SWV имеет уникальную встроенную защиту от превышения выходных напряжений, перегрузок и от коротких замыканий, обеспечивая надёжную защиту подключенного оборудования. Наличие радиатора на верхней крышке корпуса блока питания позволяет рассеивать излишки тепла и оптимизировать его тепловой режим, что существенно повышает надёжность QJE PS 30 SWV. Во избежание ожогов никогда не касайтесь поверхности радиатора при работающем блоке питания. Прежде, чем к нему прикоснуться, дайте ему полностью остыть.

Компактные размеры в сочетании с высокой надёжностью, делают этот источник питания незаменимым в поездках на дачу и для работы с ним в самых разных условиях эксплуатации (соответствующих его климатическому исполнению), а также для работы дома или в офисе. Несмотря на свои скромные размеры и небольшой вес (чуть больше двух килограмм), блок питания QJE PS 30SWV обеспечивает максимальный ток в нагрузке до 30 Ампер. Это более чем достаточно не только для электропитания автомобильных радиостанций или современных 100 ваттных коротковолновых трансиверов, но и для его использования в сервисных центрах для ремонта самого различного радиооборудования.

Тем не менее, он, ни в коем случае не предназначен для зарядки автомобильных аккумуляторов, или для подключения к устройствам, имеющие большие пусковые токи, такие, как, различные автотранспортные средства и различное моторизованное оборудование. Источники питания PS 30 SWV обеспечивают высокую стабильность своих выходных параметров и гарантируют надёжную защиту подключенного оборудования:

Функциональные достоинства блока питания QJE PS30SWV

• Защита от превышения температуры ключевого транзистора
• Защита от повышенного и пониженного уровней напряжения в нагрузке
• Защита от импульсных перенапряжений в сети питания
• Защита от короткого замыкания и различных перегрузок
• Защита от переполюсовки при ошибочном подключении нагрузки

Технические характеристики источника питания QJE PS30SWV

Комплектация поставки модели PS 30 SWV

• Блок QJE PS 30SWV
• Кабель питания
• Инструкция по эксплуатации
• Упаковка
