Инструкция к ретранслятору Aileron AE-900

автомобильный усилитель сигнала связи GSM

Уважаемый покупатель!


Благодарим Вас за приобретение нашей продукции. При соблюдении порядка эксплуатации наше изделие прослужит Вам долгие годы. Ретрансляторы Aileron AE-900 предназначены для усиления радиосигналов операторов подвижной радиотелефонной связи стандарта GSM 900 и применяются для покрытия территорий и помещений, где качество связи не отвечает требованиям из-за затуханий радиосигналов, обусловленных рельефом местности, особенностью застройки или большим удалением от базовых станций.


Условия эксплуатации ретрансляторов Aileron AE900:

  • температура окружающей среды от -10º С до + 50º С;
  • относительна влажность воздуха при 25ºС до 90%;
  • атмосферное давление 650 - 800 мм рт. ст.

Электропитание ретрансляторов Aileron 900 осуществляется от автомобильной сети 12 вольт через входящий в комплект кабель. Или от сети переменного тока напряжением 220 В через адаптер 5 вольт (в комплект не входит).


Для подключения ретрансляторов AE-900 к сети подвижной радиотелефонной связи общего пользования стандарта GSM 900 используется внешнее антенно-фидерное устройство (круговая или направленная внешняя антенна с кабелем) и внутренняя антенна с кабелем.


Усилитель GSM сигнала мобильного телефона Аилерон-900 c одной стороны «продляет» антенну Ваших телефонов, а с другой стороны усиливает сигнал. Для этого снаружи автомобиля/помещения устанавливается внешняя антенна, которая принимает сигнал от базовой станции сотового оператора и по кабелю передает его в автомобиль, помещение или иную зону со слабым сигналом. К кабелю подключается GSM усилитель сигнала сотовой связи Aileron AE-900, который как раз и усиливает полученный сигнал. К репитеру GSM Аилерон АЕ-900 подключается внутренняя антенна (или несколько внутренних антенн через разветвитель), которая и передает сигнал к абоненту.


Какие функции выполняет GSM ретранслятор Aileron 900?

  • улучшает качество приема сотовой связи – уменьшает вероятность прерывания сигнала, «замираний», выпадения из сети;
  • GSM репитер Aileron AE-900 снижает уровень высокочастотного облучения человека за счет снижения мощности высокочастотного излучения сотового телефона;
  • увеличивает срок работы аккумулятора мобильного телефона, за счет того, что усилитель выполняет часть функций телефона.

Технические характеристики автомобильного репитера AE-900


Параметр
Спецификация
Передача
Прием
Частота 890-915 МГц 935-960 МГц
Усиление 45 дБ/±5 дБ 45дБ/±10 дБ
Максимальная выходная мощность +10дБm / ±3 дБм +0дБm / ±3 дБм
Сопротивление 50 Ω
Площадь покрытия Автомобиль и радиус до 5 метров
Чувствительность и мощность -40 дБм / 10 дБм
Плоскостность < 3 дБ
Шумовое число < 3 дБ
Коэффициент стоячей волны < 1.4
Задержка < 1 микросекунд
Электропитание 12 В от автомобильной сети
Исполнение Использовать внутри помещений/автомобилей (до -10 градусов)
Габариты 200*140*40 мм

Порядок установки GSM усилителя Aileron 900


Не включайте репитер Aileron AE-900 до полной установки, помните, что внешняя и внутренняя антенны должны быть разделены препятствием. Несоблюдение порядка установки может привести к поломке оборудования.


Единственным заслоном, который разделяет антенны в автомобиле – это крыша, поэтому внешняя антенна устанавливается по центру крыши подальше от окон.


Внутренняя антенна приклеивается на стойку лобового стекла, на приборную панель, старайтесь создать максимально возможное расстояние между антеннами.

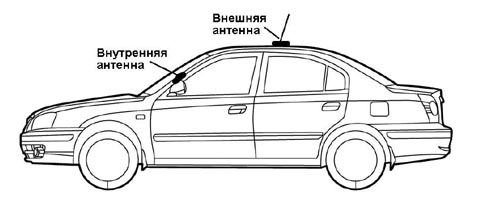

Рекомендуемый вариант установки ретранслятора GSM Аилерон-900

Рекомендуемый вариант установки антенн ретранслятора Aileron AE-900

Обратите внимание!


Внутренняя и внешняя антенны ретрансляторов AE-900 в идеале должны быть разделены препятствием, которое не пропускает сигнал связи (железобетонная стена, перекрытия этажей и т.д.), важно также разделять горизонтальные плоскости антенн (наружная на крыше, внутренняя - внутри дома, в нижней его части). В противном случае возможен нежелательный эффект эха, когда репитер Aileron 900 будет усиливать свой собственный сигнал.


Добиться такого разделения антенн в автомобиле не так просто как в помещении – поэтому используйте крышу для установки внешней антенны по центру, а внутреннюю антенну старайтесь установить ниже и подальше от внешней антенны.


Устанавливайте внутреннюю антенну в той части автомобиля, где вы будете наиболее часто пользоваться мобильным телефоном.


Присоедините антенны к усилителю репитера GSM Aileron AE900.
INDOOR — внутренняя антенна.
OUTDOOR — внешняя антенна.


Если на вашей модели отсутствует английское обозначение, сверьте иероглифы из инструкции с обозначением на вашем устройстве.

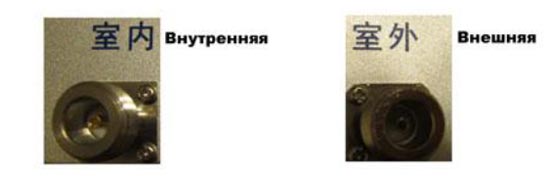

Иероглифы подсоединения антенн автомобильного репитера Aileron 900

Подсоедините источник питания усилителя AE900 к соответствующему гнезду на задней панели блока, а затем включите усилитель репитера GSM в розетку.



Возможные неполадки GSM ретранслятора Аилерон 900


1. Если сигнала нет, попробуйте изменить положение наружной антенны, убедитесь что сигнал в зоне наружной антенны не слабее -40дБм.


2. Увеличьте дистанцию и изоляционный экран между внешней и внутренней антеннами.


Комплект поставки репитера сотовой связи Aileron AE900

  • Инструкция по эксплуатации авторепитера Aileron 900 – 1 шт
  • Ретранслятор AE-900 – 1 шт
  • Антенна внешняя автомобильная с кабелем – 1 шт.
  • Антенна внутренняя автомобильная с кабелем – 1 шт.
  • Вилка питания автомобильная – 1 шт
  • Коннекторы установлены на всех концах кабеля для необходимого соединения прибора.
