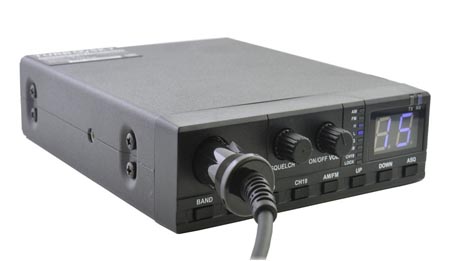

Turbosky CB-2 СИ-БИ радиостанция

Аварийные каналы 9/19, Переключатель модуляции, Светодиодные индикаторы и дисплей с подсветкой

CB-2- мобильная СИ-БИ радиостанция предназначена для эксплуатации как в транспортном средстве, так и в качестве базовой радиостанции для осуществления двустороннего радиообмена в диапазоне частот 26.965-27.410 кГц (Гражданский диапазон СИ-БИ) с частной или амплитудной модуляцией.

Компактная автомобильная радиостанция Турбоскай CB2 Си-Би диапазона (27 МГЦ) отличается от базовой модели TurboSky CB-1 более высокой эффективностью. В CB 2 был модернизирован приемо-передающий тракт, улучшена чувствительность приемника. Рация Турбоскай CB 2 отличается высоким качеством сборки, классическим строгим дизайном.

Предусмотрено наличие как автоматического шумоподавителя, который использует предварительно установленное среднее значение подавления шумов, так и возможность настроить уровень шумоподавления вручную. При переключении каналов, текущий будет отображаться на светодиодном дисплее. Незаменимым помощником станут кнопки приоритетной связи (9/19), которые позволяют быстро переключаться на аварийные каналы. Приятным дополнением является опция блокировки органов управления: после нажатия на кнопку LOCK функционировать будет лишь клавиша РТТ, данная функция помогает предотвратить непредусмотренные нажатия на клавиатуру.

Корпус выполнен из высокопрочных материалов. В рации Турбоскай CB-2 реализовано большое количество функций. Высокая чувствительность, отличное качество звука, разнообразные дополнительные аксессуары и доступная стоимость делают эту модель популярной не только среди любителей, но и профессионалов. Рация Turbosky CB 2 работает в диапазоне от 26.960-27.410 , которая включает 240 каналов. Модель радиостанции Turbosky CB-2 построена на современной элементной базе, обеспечивающей долгий срок службы и высокий уровень надежности.

Функции автомобильной Си Би радиостанции Turbosky CB2

• Автоматический шумоподавитель
• Переключатель модуляции
• Аварийные каналы 9/19
• Блокировка органов управления
• Выбор диапазона частот
• Светодиодные индикаторы и дисплей с подсветкой
• Индикаторы передачи/приема сигнала
• Радиатор

Технические характеристики мобильной СиБи станции CB-2

Комплектация возимой Си-Би рации CB 2

• Радиостанция Турбоскай CB 2
• Микрофон-тангента
• Кронштейн крепления радиостанции
• Набор крепежных винтов
• Запасной предохранитель
• Инструкция по эксплуатации

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ МОБИЛЬНАЯ СИ-БИ РАДИОСТАНЦИЯ

Содержание

Распаковка и проверка комплекта .................................................................. 01

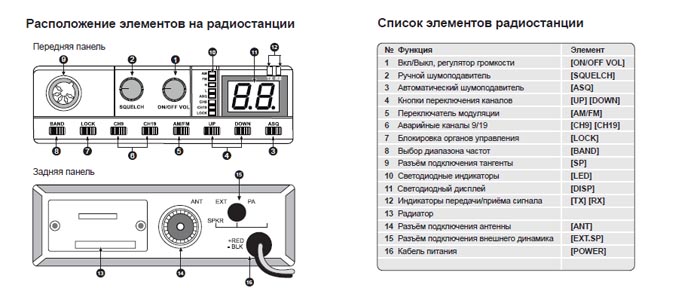

Расположение элементов на радиостанции ................................................. 02

Список элементов радиостанции ................................................................... 03

Подробное описание элементов радиостанции .......................................... 04

Рекомендации по установке радиостанции .................................................. 07

Рекомендации по установке антенны ............................................................ 08

Установка радиостанции .................................................................................. 09

Порядок работы с радиостанцией .................................................................. 10

Осуществление вызова .................................................................................. 10

Технические характеристики ........................................................................... 11

Внимание! Перед началом эксплуатации радиостанции, внимательно изучите инструкцию по установке и использованию радиостанции. Производитель и поставщик не несут ответственность за повреждения радиостанции, вызванные неправильной эксплуатацией устройства.

Радиостанция предназначена для эксплуатации, как в транспортном средстве, так и в качестве базовой радиостанции для осуществления двустороннего радиообмена в диапазоне частот 26965-27410 кГц (Гражданский диапазон, Си-Би) с частотной или амплитудной модуляцией.

Распаковка и проверка комплекта

Аккуратно откройте упаковку. Убедитесь, что все перечисленные ниже аксессуары включены в комплектацию. Если какой-либо аксессуар отсутствует, пожалуйста, свяжитесь с магазином, в котором вы приобрели радиостанцию.

Комплект поставки:

Радиостанция ............................................... 1 шт.

Микрофон-тангента ..................................... 1 шт.

Кронштейн крепления радиостанции ....... 1 шт.

Кронштейн крепления тангенты ................ 1 шт.

Набор крепёжных винтов ........................... 1 шт.

Запасной предохранитель ......................... 1 шт.

Инструкция по эксплуатации ..................... 1 шт.

Подробное описание элементов радиостанции

1. Вкл/Выкл, регулятор громкости - [ON/OFF VOL]

Вращайте ручку [ON/OFF VOL] по часовой стрелке до щелчка для включения питания радиостанции. Вращайте ручку [ON/OFF VOL] против часовой стрелки до щелчка для выключения питания радиостанции. Чтобы увеличить/уменьшить громкость, вращайте эту же ручку по часовой стрелке или и против соответственно.

2. Ручной шумоподавитель - [SQUELCH]

Для правильной настройки порогового шумоподавителя поверните ручку шумоподавителя [SQUELCH] по часовой стрелке, продолжайте вращение регулятора до прекращения шума. Дальнейшее вращение регулятора по часовой стрелке необходимо проводить с большой точностью, поскольку это приводит к повышению порога открытия шумоподавителя, что снижает чувствительность к слабым сигналам.

3. Автоматический шумоподавитель - [ASQ]

Автоматический шумоподавитель [ASQ] использует предварительно установленное среднее значение подавления шумов. Его можно включить кнопкой [ASQ], при этом загорится соответствующий индикатор, обозначающий, что данная функция активна.

4. Кнопки переключения каналов - [UP] [DOWN]

Кнопки [UP] [DOWN] позволяют переключать каналы вверх и вниз соответственно. Текущий выбранный канал отображается на светодиодном индикаторе.

5. Переключатель модуляции - [AM/FM]

Кнопка [AM/FM] позволяет выбрать тип модуляции AM или FM. Ваша модуляция должна соответствовать модуляции собеседника. Амплитудная модуляция AM наиболее предпочтительна на участке с возвышенностями и препятствиями на средней дистанции (наиболее используемая). Частотная модуляция FM предпочтительна для использования на равнинной местности без видимых препятствий для сигнала. Для изменения типа модуляции необходимо кратковременно нажать кнопку [AM/FM], при этом загорится соответствующий светодиодный индикатор.

6. Аварийные каналы 9/19 - [CH9] [CH19]

Кнопки приоритетной связи позволяют быстро переключится на аварийные каналы 9 или 19. Нажмите кнопку [CH9] или [CH19] для быстрого перехода на канал 9 или 19 соответственно.

7. Блокировка органов управления - [LOCK]

Кнопка [LOCK] выполняет функцию блокировки, после её нажатия все остальные кнопки, кроме [PTT] и [LOCK], блокируются, при повторном нажатии [LOCK] все кнопки разблокируются.

8. Выбор диапазона частот - [BAND]

Диапазон частот должен использоваться строго в соответствии со страной где используется радиостанция! Ни в коем случае не используйте конфигурацию диапазона частот предназначенную для другой страны, так как это может привести к нарушению местного законодательства! Для переключения частотного сдвига "Россия-Европа" кратковременно нажмите кнопку [BAND].

9. Разъём подключения тангенты - [SP]

Для подключения тангенты вставьте штекер тангенты в данный разъём.

10. Светодиодные индикаторы - [LED]

Светодиодные индикаторы отображают текущий режим работы радиостанции.

12. Индикаторы передачи/приёма сигнала - [TX] [RX]

Для передачи сигнала нажмите и удерживайте кнопку [PTT] на тангенте, загорится индикатор передачи [TX]. Для приёма сообщения отпустите кнопку [PTT] на тангенте. Во время приёма сигнала загорится индикатор [RX]. Для качественной передачи звука рекомендуется держать тангенту на расстоянии 5-8 см ото рта. Слишком громкая речь может вызвать искажение сигнала.

13. Радиатор

Радиатор предназначен для отвода излишнего тепла от греющихся компонентов радиостанции.

14. Разъём подключения антенны - [ANT]

Радиостанция оснащена разъёмом UHF-Female (SO-239) на задней панели для подключения антенны Си-Би диапазона с коннектором UHF-Male (PL-259).

15. Разъём подключения внешнего динамика - [EXT.SP]

Радиостанция оснащена разъёмом 3,5 мм на задней панели для подключения внешнего динамика с сопротивлением 4 - 8 Ом. При сопротивлении динамика 4 Ом мощность динамика должна составлять 4 Вт. При подключении внешнего динамика, внутренний динамик отключается.

Рекомендации по установке радиостанции

Пожалуйста прочтите следующие рекомендации, которые помогут вам эксплуатировать вашу радиостанцию максимально эффективно.

• Для установки радиостанции выберите такое место, где вы будете иметь удобный доступ ко всем органам управления радиостанции. Установите радиостанцию так, чтобы она не мешала водителю и пассажирам. Необходимо предусмотреть расположение и безопасность кабелей (питание, антенна, аксессуары...), чтобы они не мешали управлению транспортным средством.
• Необходимо учитывать, что к месту установки радиостанции должен обеспечиваться приток холодного воздуха.
• Для установки радиостанции используйте только входящие в комплект поставки, кронштейны и крепёж. Для установки радиостанции в кронштейн запрещается использовать винты, рабочая длина которых превышает длину штатных винтов. Будьте внимательны при сверлении отверстий, удостоверьтесь что не повредите электропроводку транспортного средства.
• В процессе монтажа, не забудьте вставить резиновые шайбы между радиостанцией и кронштейном. Это создаст эффект «амортизатора», позволяя изменить угол наклона радиостанции, не царапая корпус.
• Для крепления тангенты используйте держатель из комплекта поставки.

Примечание для лучшего качества звука, рекомендуется присоединить к радиостанции внешний динамик в разъём [EXT.SP], размещенный на задней части радиостанции.

Рекомендации по установке антенны

Внимание! Работа на передачу с отключенной или ненастроенной антенной недопустима, и может привести к повреждению радиостанции и лишению гарантии.

• Для Си-Би радиосвязи (как правило), чем длиннее антенна, тем больше её эффективность и радиус покрытия. Рекомендуем использовать Си-Би антенны под торговой маркой TurboSky.
• На транспортном средстве антенна должна быть установлена там, где имеется максимальная металлическая масса (например: середина крыши автомобиля).
• Если на транспортном средстве уже установлена радиотелефонная антенна, то си-би антенна должна находиться выше этой антенны. В зависимости от места установки вы получите определённую диаграмму направленности (см рис).
• Для врезных антенн очень важно обеспечить надёжных контакт крепления антенны с кузовом, для этого необходимо зачистить часть кузова под элементами крепления антенны от краски и утеплителя.
• При укладке антенного кабеля избегайте ущемлений, резких сгибов и вмятин.
• Стационарную антенну необходимо устанавливать на открытом месте, вдали от деревьев, труб, столбов.

Установка радиостанции

• 1. Приложите кронштейн к поверхности, где вы хотите установить радиостанцию.
• 2. Отметьте и просверлите отверстия, после чего закрепите кронштейн.
• 3. Подключите разъём антенного кабеля к разъему [ANT] на радиостанции. Антенна уже должна быть настроена на требуемую частоту (канал).
• 4. Выберите удобное место для кронштейна тангенты, где прохождение шнура шнура тангенты не будет мешать управлению транспортным средством. Затем установите кронштейн для крепления тангенты, закрепив его используя винты из комплекта поставки.
• 5. Подключите тангенту к соответствующему разъему на передней панели радиостанции.
• 6. Подключите кабель питания непосредственно к аккумуляторной батарее или к блоку предохранителей автомобиля. Соблюдайте полярность и подключайте кабели по следующей схеме: красный провод - «плюс», чёрный провод - «минус». При необходимости удлинить шнур питания используйте провод с номинальным или немного большим сечением.

Порядок работы с радиостанцией

1. Подсоедините тангенту в разъём (9)

2. Проверьте правильность подключения антенны и питания.

3. Включите радиостанцию повернув ручку [ON/OFF VOL] по часовой стрелке.

4. Установите необходимый канал с помощью кнопок [UP] [DOWN].

5. Установите необходимый тип модуляции кнопкой [AM/FM].

6. Поверните ручку [SQUELCH] в крайнее положение по часовой стрелке.

7. Отрегулируйте уровень громкости на комфортный ручкой [ON/OFF VOL].

8. Отрегулируйте уровень шумоподавления ручкой [SQUELCH] или включите автоматический шумоподавитель кнопкой [ASQ].

10. Настройте КСВ антенны так, чтобы значение КСВ было ка можно ближе к 1.

11. Радиостанция готова к работе.

Осуществление вызова

На тангенте-микрофоне нажмите и удерживайте кнопку [PTT]. Проговорите сообщение в микрофон, затем отпустите кнопку [PTT] для перехода в режим приёма.

Примечание технические характеристики, конструкция, комплектация и внешний вид изделий могут быть изменены производителем без предварительного уведомления.
