GSM репитеры PicoCell 5-band усилители сотовой связи на 5 диапазонов

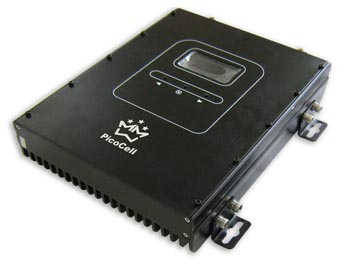

Пятидиапазооный ретранслятор PicoCell 5SX17

Одновременно может обслуживать до 20 абонентов, площадь покрытия до 300 м2

Пятидиапазонный репитер PicoCell 5SX17 с мощностью до 50 мВт, усилением 65 дБ. Одновременно усиливает сигнал всех операторов стандартов 4G 800, EGSM900, GSM1800, 3G UMTS 900, 3G UMTS 2000, 4G 2500. Ретранслятор Пикоселл 5S X17 имеет пять рабочих диапазонов и применяется при слабом сигнале в зонах обслуживания. Качественное решение для обеспечения голосовой связи и 3G/4G интернета на площадях до 300 кв.м.

Вам больше не придется мириться с прерывистым сигналом или помехами на линии мобильной связи, если купить репитер PicoCell 5S X17. Встроенный механизм защиты препятствует самовозбуждению сети и посторонним радиошумам в канале Up-link. При работе в 5 диапазонах: LTE800+EGSM900/GSM900+DCS1800+UMTS2000+LTE2600 устройство покрывает территорию до 300 квадратных метров. Усилитель Пикоселл 5SX17 может обслуживать одновременно до 20 пользователей. При низком потреблении энергии оборудование способно увеличивать период активности мобильных устройств между зарядками.

Конфигурация, установка и регулировка репитера должны осуществляться только квалифицированными специалистами. Неправильная установка репитера может нарушить работу сотовой системы и быть поводом для предъявления претензий со стороны операторов сотовой связи в адрес конечного потребителя.

При установке репитера PICOCELL 5SX17 необходимо соблюдать правила техники безопасности при работе с электроприборами. Перед установкой убедитесь в наличии и исправности защитного заземления. Убедитесь, что значение напряжения сети переменного тока соответствует требуемому. Во избежание выхода репитера из строя следует использовать адаптер питания только из комплекта поставки.

Не вскрывайте репитер, не дотрагивайтесь до разъемов радиочастотных кабелей при включенном электропитании репитера, это может привести к электротравмам и поломке прибора. Устанавливайте репитер вдали от отопительных приборов и не накрывайте его во избежание перегрева.

Принцип работы репитера Picocell 5S X17

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в репитер, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются к репитеру через разветвители (возможность подключения нескольких антенн зависит от характеристик репитера, количества кабеля в системе усиления и условий применения репитера).

В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в репитер, где усиливаются до необходимого уровня, по- ступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность репитера автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без репитера.

Общие требования к размещению антенн и репитера Picocell 5SX17

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режим е . Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, репитера, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкций помещения) и может составлять от 5 до 20 метров. Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях.

Уровень экранировки должен быть как минимум на 20дБ больше, чем установленное усиление репитера. Во избежание перегрузки репитера желательно размещать внутренние антенны таким образом, что бы абонент не мог приблизиться к антенне на расстояние менее одного двух метров.

Репитер PICOCELL 5S X17 рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° С до + 5 5°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

При монтаже репитера используйте крепеж из комплекта поставки. Длина соединительных кабелей должна быть как можно короче, чтобы вносимое затухание сигнала было минимальным, но натяжение кабелей не должно быть чрезмерным. Подсоедините разъемы кабелей от антенн к соответствующим разъемам репитера. Затяжку разъёмного соединения производить только накидной гайкой. Внутренние поверхности ВЧ разъемов должны быть чистыми. Подключите адаптер к сети питания. Шнур питания должен быть проложен свободно, без натяжения.

Функциональные достоинства ретранслятора Picocell 5S X17

• Мощность усилителя 17 дБм
• Усиление 65 дБ
• Расширенный диапазон LTE800 / EGSM900 / GSM900 / DCS1800 / UMTS2000 / LTE2600
• Встроенная система защиты от самовозбуждения и радиопомех, возникших в полосе Up-link канала
• Площадь покрытия до 300 м2
• Одновременно может обслуживать до 20 абонентов
• Минимум отрицательного воздействия на экологию
• Эффективная система защиты сети оператора от помех

Технические характеристики репитера PICOCELL 5SX17

Комплектация сотового усилителя PicoCell 5S X17

• Ретранслятор Пикоселл 5SX17
• Сетевой адаптер питания
• Комплект крепежа к стене
• Руководство по эксплуатации
