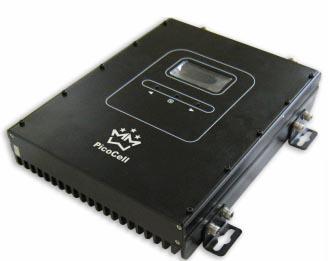

PicoCell 5SX23 ретранслятор с пятью рабочими диапазонами

Одновременно может обслуживать до 35 абонентов, площадь покрытия до 800 м2

Репитер PicoCell 5SX23 предназначен для усиления радиосигналов сетей сотовой связи стандартов LTE, EGSM, GSM, DCS, UMTS, диапазонов 800МГц, 900МГц, 1800МГц, 2100МГц, 2600МГц и устанавливается внутри жилых, офисных и других помещениях, изолированных от прямого воздействия окружающей среды. Применение репитера PicoCell 5SX 23 исключает наличие «мертвых» зон внутри помещений площадью до 800м², где уровень сигнала недостаточен для уверенной работы абонентских телефонов.

Репитер PICOCELL 5SX23 с мощностью до 200 мВт, усилением 75 дБ. Одновременно усиливает сигнал всех операторов стандартов 4G 800, EGSM900, GSM1800, 3G UMTS 900, 3G UMTS 2000, 4G 2500. Ретранслятор PicoCell 5SX23 имеет пять рабочих диапазонов и применяется при слабом сигнале в зонах обслуживания.

Усилитель PICOCELL 5SX 23 является комплектующим изделием для построения ретрансляционных систем сотовой связи. Пятидиапазонный репитер Picocell 5SX23 со средней мощностью 23dBm (200мВт), усилением 75 дБ. Качественное решение для обеспечения голосовой связи и 3G/4G интернета на площадях до 800 кв.м.

Пять диапазонов работы LTE800+EGSM900/GSM900+DCS1800+UMTS2100+LTE2600, одновременное обслуживание до 35 абонентов, зона охвата до 800 квадратных метров — такими возможностями располагает усилитель сотовой связи Picocell 5SX 23. Оборудование повышенной мощности (200 мВт) обеспечивает голосовую передачу и скоростное интернет-соединение без перебоев, помех и самовозбуждения сети. Защитную функцию в частотах канала Up-link принимает на себя специальная встроенная система. Прибор не оказывает вредного влияния на окружающую среду и самочувствие пользователей связи.

Конфигурация, установка и регулировка репитера должны осуществляться только квалифицированными специалистами. Неправильная установка репитера может нарушить работу сотовой системы и быть поводом для предъявления претензий со стороны операторов сотовой связи в адрес конечного потребителя.

При установке репитера Пикоселл 5SX23 необходимо соблюдать правила техники безопасности при работе с электроприборами. Перед установкой убедитесь в наличии и исправности защитного заземления. Убедитесь, что значение напряжения сети переменного тока соответствует требуемому. Во избежание выхода репитера из строя следует использовать адаптер питания только из комплекта поставки.

Не вскрывайте репитер, не дотрагивайтесь до разъемов радиочастотных кабелей при включенном электропитании репитера, это может привести к электротравмам и поломке прибора. Устанавливайте репитер вдали от отопительных приборов и не накрывайте его во избежание перегрева.

Принцип работы репитера Пикоселл 5SX 23

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в репитер, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются к репитеру через разветвители (возможность подключения нескольких антенн зависит от характеристик репитера, количества кабеля в системе усиления и условий применения репитера).

В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в репитер, где усиливаются до необходимого уровня, по- ступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность репитера автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без репитера.

Общие требования к размещению антенн и репитера Пикоселл 5SX23

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режим е . Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, репитера, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкций помещения) и может составлять от 5 до 20 метров. Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях.

Уровень экранировки должен быть как минимум на 20дБ больше, чем установленное усиление репитера. Во избежание перегрузки репитера желательно размещать внутренние антенны таким образом, что бы абонент не мог приблизиться к антенне на расстояние менее одного двух метров.

Репитер Picocell 5SX 23 рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° С до + 5 5°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

При монтаже репитера используйте крепеж из комплекта поставки. Длина соединительных кабелей должна быть как можно короче, чтобы вносимое затухание сигнала было минимальным, но натяжение кабелей не должно быть чрезмерным. Подсоедините разъемы кабелей от антенн к соответствующим разъемам репитера. Затяжку разъёмного соединения производить только накидной гайкой. Внутренние поверхности ВЧ разъемов должны быть чистыми. Подключите адаптер к сети питания. Шнур питания должен быть проложен свободно, без натяжения.

Функциональные достоинства ретранслятора Picocell 5SX23

• Мощность усилителя 23 дБм
• Усиление 75 дБ
• Расширенный диапазон (LTE800+EGSM900/GSM900+DCS1800+UMTS2100+LTE2600)
• Встроенная система защиты от самовозбуждения и радиопомех, возникших в полосе Up-link канала
• Площадь покрытия до 800 м2
• Одновременно может обслуживать до 35 абонентов
• Минимум отрицательного воздействия на экологию
• Эффективная система защиты сети оператора от помех

Технические характеристики репитера PICOCELL 5SX 23

Комплектация сотового усилителя PicoCell 5SX 23

• Ретранслятор PicoCell 5SX23
• Сетевой адаптер питания
• Комплект крепежа к стене
• Руководство по эксплуатации
