GSM репитеры PicoCell усилители сотового сигнала Трехдиапазонные усилители PicoCell 900/1800/2000

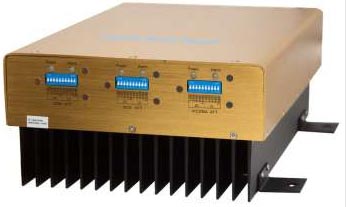

Picocell E900/1800/2000 SXA усилитель мобильной связи

Увеличивает продолжительность работы сотовых телефонов между зарядками, зона обслуживания до 1000 м²

Ретранслятор PicoCell E900/1800/2000 SXA предназначен для установки внутри помещений для покрытия территорий и помещений, где качество связи не отвечает требованиям из-за затухания радиосигналов, обусловленных рельефом местности, особенностями застройки и большим удалением от базовых станций сотовых систем. Ретранслятор PICOCELL E900/1800/2000SXA позволяет обеспечить устойчивую и качественную связь в городских условиях в зданиях с железобетонными стенами и перекрытиями: офисах, квартирах, ресторанах, торговых центрах.

Трехдиапазонный репитер PICOCELL E900/1800/2000 SXA со средней мощностью 100 мВт, усилением 70 дБ актуален для обеспечения голосовой связью и беспроводным высокоскоростным интернетом в зависимости от частот оператора. Picocell E900/1800/2000SXA применяется для покрытия территорий и помещений, где качество связи не отвечает требованиям из-за затухания радиосигналов, обусловленного рельефом местности, особенностями застройки или удалением от базовой станции.

Репитер Picocell E900/1800/2000 SXA поддерживает полный частотный диапазон стандартов GSM900, GSM1800 и UMTS2000 обеспечивая услуги связи всех операторов подвижной радиотелефонной связи без каких-либо дополнительных кабельных подключений. Ретранслятор Пикоселл E900/1800/2000SXA является комплектующим изделием для построения ретрансляционных систем сотовой связи, предназначен для установки внутри жилых, офисных и других помещениях с «комнатными» условиями эксплуатации.

Конфигурация, установка и регулировка репитера должны осуществляться только квалифицированными специалистами. Неправильная установка репитера может нарушить работу сотовой системы и быть поводом для предъявления претензий со стороны операторов сотовой связи в адрес конечного потребителя.

При установке репитера Пикоселл E900/1800/2000 SXA необходимо соблюдать правила техники безопасности при работе с электроприборами. Перед установкой убедитесь в наличии и исправности защитного заземления. Убедитесь, что значение напряжения сети переменного тока соответствует требуемому. Во избежание выхода репитера из строя следует использовать адаптер питания только из комплекта поставки.

Не вскрывайте репитер, не дотрагивайтесь до разъемов радиочастотных кабелей при включенном электропитании репитера, это может привести к электротравмам и поломке прибора. Устанавливайте репитер вдали от отопительных приборов и не накрывайте его во избежание перегрева.

Принцип работы репитера Пикоселл E900/1800/2000SXA

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в репитер, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту . При необходимости может быть установлено несколько внутренних антенн, которые подключаются к репитеру через разветвители (возможность подключения нескольких антенн зависит от характеристик репитера, количества кабеля в системе усиления и условий применения репитера).

В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в репитер, где усиливаются до необходимого уровня, по- ступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность репитера автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без репитера.

Общие требования к размещению антенн и репитера Picocell E900/1800/2000 SXA

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режим е . Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, репитера, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкций помещения) и может составлять от 5 до 20 метров. Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях.

Уровень экранировки должен быть как минимум на 20дБ больше, чем установленное усиление репитера. Во избежание перегрузки репитера желательно размещать внутренние антенны таким образом, что бы абонент не мог приблизиться к антенне на расстояние менее одного двух метров.

Репитер Picocell E900/1800/2000SXA рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° С до + 5 5°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

При монтаже репитера используйте крепеж из комплекта поставки. Длина соединительных кабелей должна быть как можно короче, чтобы вносимое затухание сигнала было минимальным, но натяжение кабелей не должно быть чрезмерным. Подсоедините разъемы кабелей от антенн к соответствующим разъемам репитера. Затяжку разъёмного соединения производить только накидной гайкой. Внутренние поверхности ВЧ разъемов должны быть чистыми. Подключите адаптер к сети питания. Шнур питания должен быть проложен свободно, без натяжения.

Функциональные достоинства ретранслятора PICOCELL E900/1800/2000 SXA

• Низкое энергопотребление
• Зона обслуживания до 1000 м²
• Снижает электромагнитное излучение сотовых телефонов
• Увеличивает продолжительность работы сотовых телефонов между зарядками

Технические характеристики репитера PICOCELL E900/1800/2000SXA

Комплектация сотового усилителя PicoCell E900/1800/2000SXA

• Ретранслятор PicoCell E900/1800/2000 SXA
• Сетевой адаптер питания
• Комплект крепежа к стене
• Руководство по эксплуатации
