GSM репитеры PicoCell усилители сотового сигнала Трехдиапазонные усилители PicoCell 900/1800/2000

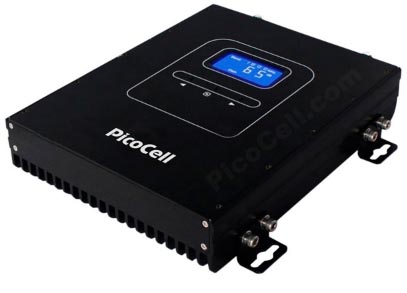

Ретранслятор PicoCell E900/1800/2000 SX20

Эффективная система защиты сети оператора от помех, высокая надежность

Репитер PicoCell E900/1800/2000 SX20 предназначен для усиления радиосигналов сетей сотовой связи стандартов EGSM, GSM , DCS , UMTS , диапазонов 900МГц, 1800МГц, 2100МГц и устанавливается внутри жилых, офисных и других помещениях, изолированных от прямого воздействия окружающей среды. Применение репитера исключает наличие «мертвых» зон внутри помещений площадью до 800 м ², где уровень сигнала недостаточен дл я уверенной работы абонентских телефонов.

Репитер PICOCELL E900/1800/2000SX20 является комплектующим изделием для построения ретрансляционных систем сотовой связи. Ретранслятор PICOCELL E900/1800/2000 SX20 имеет три рабочих диапазона: E900, 1800 и 2000 МГц и применяется при слабом сигнале в зонах обслуживания. Трёхдиапазонный репитер Picocell E900/1800/2000SX20 со средней мощностью 100 мВт, усилением 75 дБ. Качественное решение для обеспечения голосовой связи на площадях от 100 до 800 кв.м.

Все оборудование, выпускаемое АО «Московские микроволны», проходит строгий контроль технических параметров. Репитер Picocell E900/1800/2000 SX20 сертифицирован в системе ГОСТ Р.

Конфигурация, установка и регулировка репитера должны осуществляться только квалифицированными специалистами. Неправильная установка репитера может нарушить работу сотовой системы и быть поводом для предъявления претензий со стороны операторов сотовой связи в адрес конечного потребителя.

При установке репитера Пикоселл E900/1800/2000SX20 необходимо соблюдать правила техники безопасности при работе с электроприборами. Перед установкой убедитесь в наличии и исправности защитного заземления. Убедитесь, что значение напряжения сети переменного тока соответствует требуемому. Во избежание выхода репитера из строя следует использовать адаптер питания только из комплекта поставки.

Не вскрывайте репитер, не дотрагивайтесь до разъемов радиочастотных кабелей при включенном электропитании репитера, это может привести к электротравмам и поломке прибора. Устанавливайте репитер вдали от отопительных приборов и не накрывайте его во избежание перегрева.

Принцип работы репитера Пикоселл E900/1800/2000 SX20

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в репитер, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту . При необходимости может быть установлено несколько внутренних антенн, которые подключаются к репитеру через разветвители (возможность подключения нескольких антенн зависит от характеристик репитера, количества кабеля в системе усиления и условий применения репитера).

В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в репитер, где усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность репитера автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без репитера.

Общие требования к размещению антенн и репитера Пикоселл E900/1800/2000SX20

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режиме. Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, репитера, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкций помещения) и может составлять от 5 до 20 метров. Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях.

Уровень экранировки должен быть как минимум на 20дБ больше, чем установленное усиление репитера. Во избежание перегрузки репитера желательно размещать внутренние антенны таким образом, что бы абонент не мог приблизиться к антенне на расстояние менее одного двух метров.

Репитер Picocell E900/1800/2000 SX20 рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° С до + 55°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

При монтаже репитера используйте крепеж из комплекта поставки. Длина соединительных кабелей должна быть как можно короче, чтобы вносимое затухание сигнала было минимальным, но натяжение кабелей не должно быть чрезмерным. Подсоедините разъемы кабелей от антенн к соответствующим разъемам репитера. Затяжку разъёмного соединения производить только накидной гайкой. Внутренние поверхности ВЧ разъемов должны быть чистыми. Подключите адаптер к сети питания. Шнур питания должен быть проложен свободно, без натяжения.

Функциональные достоинства ретранслятора Picocell E900/1800/2000SX20

• Встроенная система защиты от самовозбуждения
• Эффективная система защиты сети оператора от помех
• Высокая степень интеграции
• Компактность
• Высокая надежность
• Низкое энергопотребление
• Информативный LCDдисплей

Технические характеристики репитера PICOCELL E900/1800/2000 SX20

Комплектация сотового усилителя PicoCell E900/1800/2000 SX20

• Репитер PicoCell E900/1800/2000SX20
• Сетевой адаптер питания
• Инструкция по эксплуатации
• Комплект крепежа к стене
