Железнодорожные конвертеры тока СЭП











СЭППН 1500-24/12 понижающий преобразователь

Защита питаемой аппаратуры от перенапряжения на выходе преобразователя

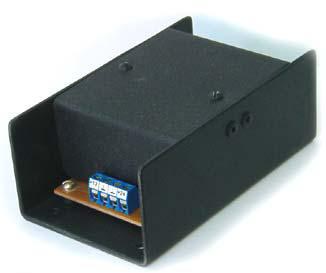

СЭППН 1500-24/12 понижающий преобразователь

Малогабаритный преобразователь постоянного тока СЭППН 1500-24/12 предназначен для питания усилителя мощности радиочастотного диапазона, мобильных станций, автомагнитол и другой аппаратуры, рассчитанной на выходное напряжение 12 V, от бортовой сети автомобиля с номинальным напряжением 24 В.


Источник стабилизированного напряжения СЭППН1500-24/12 (СЭППН 150-24/12) предназначен для работы в непрерывном или повторно-кратковременном режимах работы. Повторно-кратковременным считается режим работы, при котором ток нагрузки достигает максимального значения не более чем на 20 мин., а затем падает до нуля на время, не меньшее, чем время работы при максимальном токе. Импульсный автомобильный адаптер СЭППН 1500-24/12 (СЭП ПН 150-24/12) рассчитан на эксплуатацию в салоне (кабине) автомобиля с температурой окружающей среды от -40 С до 55 С и относительной влажностью воздуха не более 93% при температуре 25 С.


Установка инвертора DC/DC SEP 1500-24/12 (СЭППН 150-24/12) производится в салоне (кабине) автомобиля. Установка конвертера стабилизированного питания СЭППН1500-24/12 (СЭППН 150-24/12) в подкапотном пространстве НЕ ДОПУСКАЕТСЯ. Рекомендуется устанавливать импульсный преобразователь напряжения СЭП 1500-24/12 (СЭППН150-24/12) на расстоянии не менее 30 см от усилителя мощности и/или радиостанции. Клемма +24 преобразователя присоедининяется к бортовой сети автомобиля через штатный или дополнительно установленный предохранитель. Номинал дополнительного предохранителя – 10А; номинал штатного предохранителя выбирается с учетом максимально возможного тока потребления преобразователя – 10А. Если автомобиль оборудован выключателем «массы», настоятельно не рекомендуется подключать клеммы ⊥ преобразователя непосредственно к аккумуляторной батарее. В этом случае при отключенной «массе» все электрические приборы и устройства автомобиля оказываются подключенными к «минусу» аккумуляторной батареи через преобразователь. При достаточно большом токе потребления (например, при попытке запуска двигателя) преобразователь выйдет из строя.


Сетевой импульсный конвертер СЭП ПН 1500-24/12 обладает высоким КПД и трансформирует постоянное напряжение 18 - 36 Вольт (с заземленным минусом) в стабилизированное напряжение 12 вольт (с заземленным минусом).


Функциональные особенности DC/DC источника питания СЭППН 1500-24/12 (СЭП ПН 150-24/12)

  • Металлический корпус
  • Малый уровень собственных помех
  • Снижение уровня помех от работающего двигателя
  • Электронная защита от перегрузки по току на выходе
  • Защита питаемой аппаратуры от перенапряжения на выходе преобразователя
  • Защита от переполюсовки на входе

Технические характеристики адаптера постоянного напряжения СЭП 1500-24/12 (СЭППН 150-24/12)


Модель
СЭП ПН 1500-24/12 (СЭППН 150-24/12)
Номинальный ток нагрузки, А:
            при непрерывном режиме работы
            при повторно-кратковременном

10.0
12.0
Ток срабатывания защиты от перегрузки, А около 13.0
Выходное напряжение, В

13,2 ± 0,3
Входное напряжение, В 18-36
Максимальная выходная мощность, Вт
            при непрерывном режиме работы
            при повторно-кратковременном

40
65
Потребляемая мощность, на холостом ходу Вт , не более 4
КПД, %, не менее 87
Размах пульсаций выходного напряжения, мВ не более 100
Температура окружающей среды, °С -25... +55
Габаритные размеры корпуса, мм, не более 116х67х45
Масса, кг, не более 0.5

Комплект поставки понижающий блока питания SEP 1500-24/12 (СЭППН 150-24/12)

  • Преобразователь постоянного тока СЭППН 1500-24/12 - 1 шт.
  • Инструкция по эксплуатации - 1 шт.
