Понижающие инверторы постоянного тока СЭП

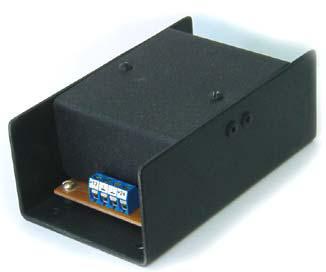

СЭП ПН 1510-24/12 DC/DC конвертер питания

Питание усилителя мощности радиочастотного диапазона, станций, автомагнитол и другой аппаратуры

СЭП ПН 1510-24/12 DC/DC конвертер питания

Малогабаритный понижающий преобразователь СЭППН1510-24/12 выпускается вместо снятого с производства конвертера СЭППН1500-24/12. Конвертер постоянного напряжения ПН 1510-24/12 имеет большую мощность и максимальное значение тока.


Источник стабилизированного тока СЭППН 1510-24/12 предназначен для питания усилителя мощности радиочастотного диапазона, станций, автомагнитол и другой аппаратуры (прикуривателя, электрической печки, магнитолы, телевизора и т.п.), рассчитанной на номинальное выходное напряжение 12 вольт, от бортовой сети автомобиля с номинальным напряжением 24 V.


Модернизированный сетевой инвертор ПН 1510-24/12 применяется для эксплуатации в непрерывном или повторно-кратковременном режимах работы. Повторно-кратковременным считается режим работы, при котором ток нагрузки достигает максимального значения не более чем на 20 мин., а затем падает до нуля на время, не меньшее, чем время работы при максимальном токе. Автомобильный адаптер постоянного напряжение SEP 1510-24/12 рассчитан на эксплуатацию в салоне (кабине) автомобиля с температурой окружающей среды от -40 С до 55 С и относительной влажностью воздуха не более 93% при температуре 25 С.


Установка сетевого источника напряжения СЭП1510-24/12 производится в салоне (кабине) автомобиля. Установка импульсного понижающего преобразователя СЭП 1510-24/12 в подкапотном пространстве НЕ ДОПУСКАЕТСЯ. Рекомендуется устанавливать DC/DC конвертер питания ПН 1510-24/12 на расстоянии не менее 30 см от усилителя мощности и/или радиостанции. Клемма +24 преобразователя присоедининяется к бортовой сети автомобиля через штатный или дополнительно установленный предохранитель. Номинал дополнительного предохранителя – 10А; номинал штатного предохранителя выбирается с учетом максимально возможного тока потребления преобразователя – 10А. Если автомобиль оборудован выключателем «массы», настоятельно не рекомендуется подключать клеммы ⊥ преобразователя непосредственно к аккумуляторной батарее. В этом случае при отключенной «массе» все электрические приборы и устройства автомобиля оказываются подключенными к «минусу» аккумуляторной батареи через преобразователь. При достаточно большом токе потребления (например, при попытке запуска двигателя) понижающий инвертор тока СЭППН1510-24/12 выйдет из строя.


Компактный источник стабилизированного питания СЭП ПН 1510-24/12 обладает высоким КПД и трансформирует постоянное напряжение 18 - 36 Вольт (с заземленным минусом) в стабилизированное напряжение 12 вольт (с заземленным минусом).


Преобразователь модернизированный СЭП1510-24/12 обеспечивает защиту подключенной к ним аппаратуры от перенапряжения даже при выходе из строя самого преобразователя!


Импульсный автомобильный конвертер СЭППН 1510-24/12 работает в диапазоне напряжения от 18 В (разряженные аккумуляторы) до 45 В в случае неисправности автомобильного регулятора напряжения (имеется в виду такая неисправность, при которой напряжение в бортовой сети автомобиля не превысит 45 В (для СЭППН1510) или 36 В (для СЭППН1500)).


Функциональные свойства сетевого преобразователя СЭП 1510-24/12

  • Металлический корпус
  • Малый уровень собственных помех
  • Снижение уровня помех от работающего двигателя
  • Электронная защита от перегрузки по току на выходе
  • Защита питаемой аппаратуры от перенапряжения на выходе преобразователя
  • Защита от переполюсовки на входе
  • Увеличенный ресурс работы за счет применения низкоимпедансных конденсаторов

Технические характеристики понижающего адаптера СЭП1510-24/12


Модель
SEPPN 1510-24/12
Номинальный ток нагрузки, А:
            при непрерывном режиме работы
            при повторно-кратковременном

10.0
14.0
Ток срабатывания защиты от перегрузки, А около 14.0
Выходное напряжение, В

13,5 ± 0,3
Входное напряжение, В 18-36
Максимальная выходная мощность, Вт
            при непрерывном режиме работы
            при повторно-кратковременном

50
75
Потребляемая мощность, на холостом ходу Вт , не более 4
КПД, %, не менее 90
Размах пульсаций выходного напряжения, мВ не более 100
Температура окружающей среды, °С -25... +55
Габаритные размеры , мм, не более 116х67х45
Вес, кг, не более 0.3

Комплект поставки импульсного инвертора тока СЭППН1510-24/12

  • Модернизированный понижающий источник напряжения SEP 1510-24/12 - 1 шт.
  • Инструкция пользователя - 1 шт.
