Автомобильные конвертеры питания СЭП











СЭППН 1550-20-150/12 локомотивный преобразователь

Номинальное входное напряжение 13.5 Вольт, от бортовой сети ж/д локомотива с номинальным напряжением 20-150 Вольт

СЭППН 1550-20-150/12 локомотивный преобразователь

Уникальный многоцелевой импульсный DC/DC преобразователь СЭППН1550-20-150/12 с полной гальванической развязкой для питания аппаратуры на железнодорожном транспорте. Понижающий конвертер СЭППН 1550-20-150/12 применяется для питания радиостанций мощностью до 50 Вт на железнодорожных локомотивах.


Железнодорожный преобразователь стабилизированного тока СЭП ПН 1550-20-150/12 предназначен для питания раций, автомагнитол и другой аппаратуры, рассчитанной на номинальное входное напряжение 13.5 Вольт, от бортовой сети ж/д локомотива с номинальным напряжением 20-150 Вольт постоянного тока (весь диапазон постоянного напряжения на российских железнодорожных локомотивах), на выходе при этом будет составлять 13.5 В при токе до 12А (СЭППН1550-20-150/12) или 26.5В при токе до 6А (СЭППН1550-20-150/24). Малогабаритный сетевой адаптер SEP 1550-20-150/12 имеет систему резервирования - продолжает работу с половинной выходной мощностью в случае частичной неисправности схемы.

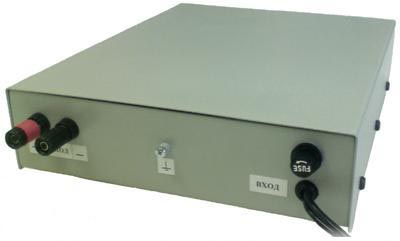

На рисунке показан настольный вариант стабилизированного источника напряжения СЭП 1550-20-150/12. Также выпускается вариант импульсный конвертер СЭППН 1550-20-150/12 с креплением к плоской поверхности. DC/DC блок преобразователя СЭППН1550-20-150/12 рассчитан на эксплуатацию в салоне (кабине) автомобиля с температурой окружающей среды от -40 С до 55 С и относительной влажностью воздуха не более 93% при температуре 25 С.


Функциональные свойства понижающего адаптера напряжения СЭППН 1550-20-150/12

  • Конвертер стабилизированного тока СЭП 1550-20-150/12 имеет вход, гальванически не связанный с выходом и с корпусом (сопротивление изоляции - 2МОм, допустимое напряжение - 1 кВ).
  • Локомотивный преобразователь SEP 1550-20-150/12 имеет выход, гальванически не связанный с корпусом (сопротивление изоляции - 510кОм, допустимое напряжение - 150 В).
  • Понижающий адаптер питания СЭППН1550-20-150/12 имеет систему резервирования - продолжает работу с половинной выходной мощностью в случае частичной неисправности схемы.
  • Малогабаритный DC/DC конвертер ПН 1550-20-150/12 имеет защиту от случайного изменения полярности напряжения на входе.
  • Источник постоянного напряжения СЭП ПН 1550-20-150/12 имеет защиту от короткого замыкания и перенапряжения на выходе. В случае выхода преобразователя из строя обеспечивается защита питаемой аппаратуры от перенапряжения.

Технические характеристики сетевого конвертера СЭППН1550-20-150/12


Модель
СЭП 1550-20-150/12
Входное напряжение, В 20-150
Максимальный ток нагрузки, А: 12,0
Выходное напряжение, В
-при выходном токе 0А
-при выходном токе 3А

13.5 +-0.1
13,2 +-0,1
Максимальное выходное напряжение (напряжение срабатывания защиты), В, не более 17
Максимальная выходная мощность, Вт 160
Потребляемая мощность на холостом ходу, В-А, не более 8
Максимальная потребляемая мощность, Вт, не более 200
Размах пульсаций выходного напряжения, мВ (при токе нагрузки ЗА): на частоте 70кГц 60
Диапазон рабочих температур окружающей среды, °С -25...+55
Габаритные размеры корпуса, мм, не более 198х62х245
Вес, кг 1,80
Предохранитель 3 А
Вход провод ШВП2-2х1.0 длиной не менее 2 м
Выход разъем с ножевыми клеммами

Комплект поставки понижающего DC/DC инвертора СЭП 1550-20-150/12

  • Источник стабилизированного напряжения ПН 1550-20-150/12 - 1 шт.
  • Техническое описание - 1 шт.
